 Inserito il - 15/01/2013 : 07:36:09
|
| Grazie Boris, seguo il tuo post con particolare interesse, imparando molto. |
special 3 marce 1971
p200e 1981
3 1/2 sport 1976
Transalp 600 1991 |
 |
|
|
Skorpjone
Nuovo Utente
Regione: Piemonte
Prov.: Novara
Città: Prato Sesia
28 Messaggi |
Inserito il - 15/01/2013 : 07:54:34
|
| lo stesso vale per me boris, il tuo lavoro oltre ad essere molto professionale è documentato in modo esemplare...una manna per chi come me dovrà cimentarsi nel restauro di un 50 special e non è molto pratico di meccanica! grazie infinite!! falla biancospino, il 50 special deve essere biancospino!! |
|
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
Inserito il - 16/01/2013 : 22:18:13
|
Ciao ragazzi, per non tralasciare nulla completiamo il discorso dell'ingranaggio motore.
Oggi mi sono procurato una chiave dinamometrica e con essa ho avvitato il dado di bloccaggio dell'ingranaggio motore.
Questo dado deve essere serrato a 5-5,5 KGM (chilogrammetro).
La maggior parte delle chiavi dinamometriche hanno la scala in newtonmmetro, quindi dato che un KGM corrisponde a 9,81 NM, ne risulta che bisogna serrare il dado a 49,05- 53,955 Nm.

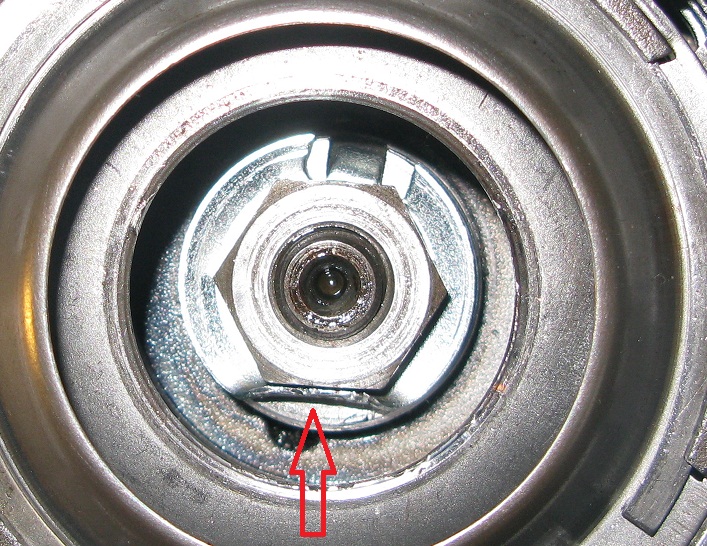

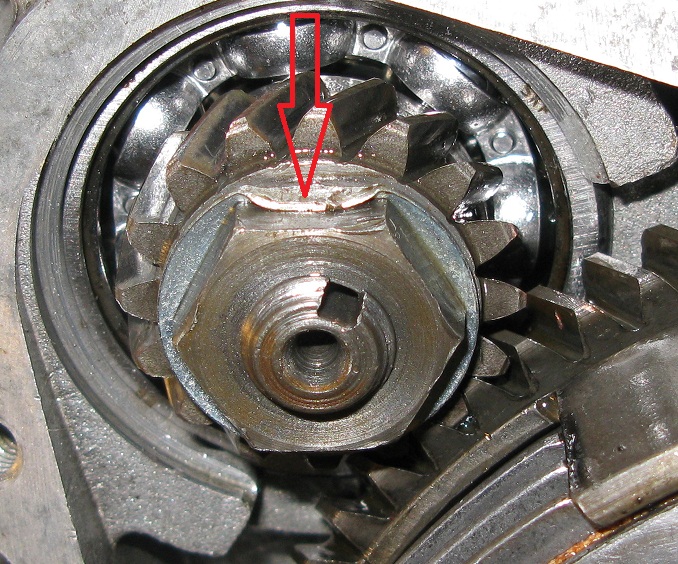

Una volta serrato il dado, ho piegato la rondella sul dado:
Immagine:
231,66 KB

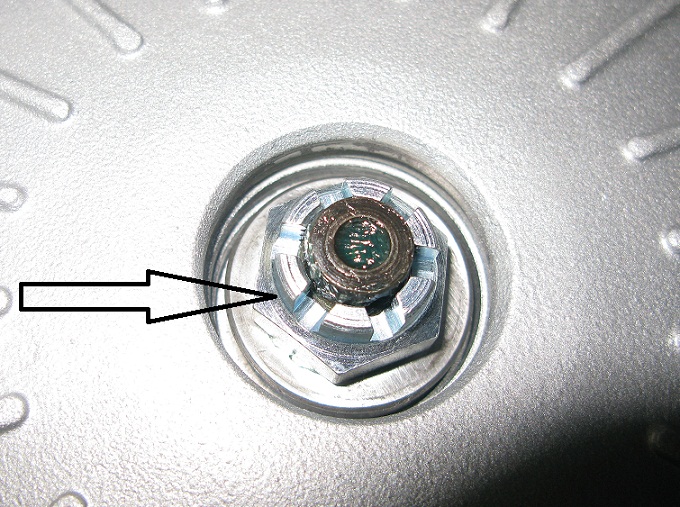

Sono passato a serrare il dado della frizione. Questo dado deve essere serrato a 4-4,5 KGM cioè a 39,24-44,145 NM.
Bloccato il dado, anche qui ho piegato la rondella sul dado:
Immagine:
234,89 KB

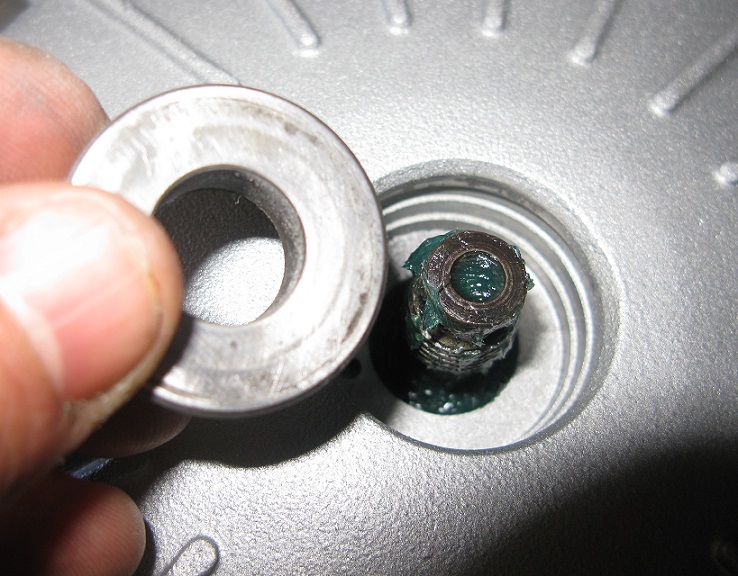

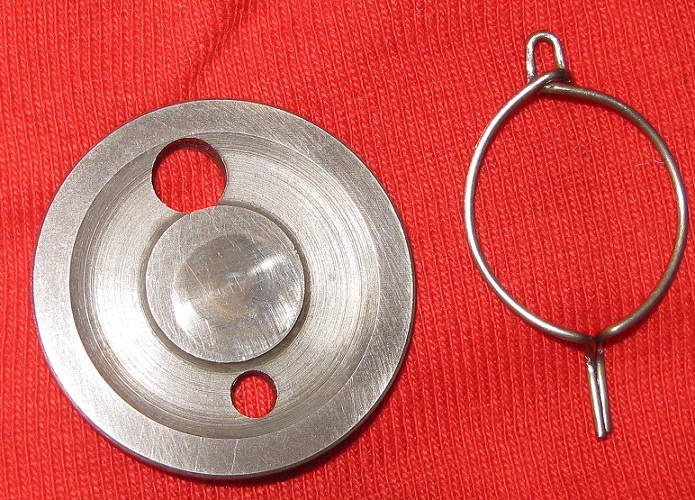

Poi si prende il piattello frizione e la sua relativa rondella elastica:
Immagine:
230,4 KB

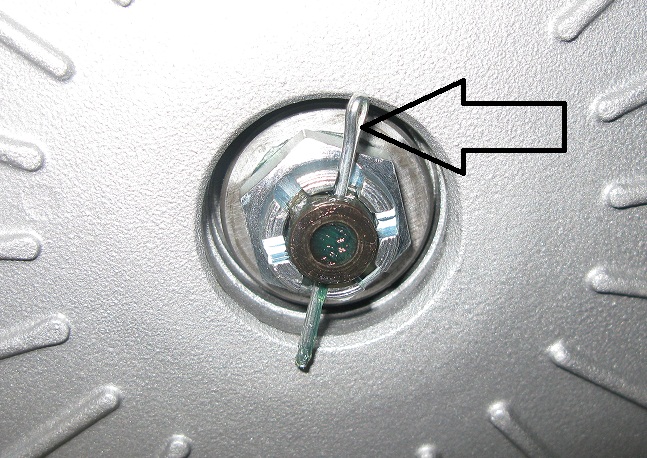

Quindi si inserisce nella sua sede:
Immagine:
237,65 KB

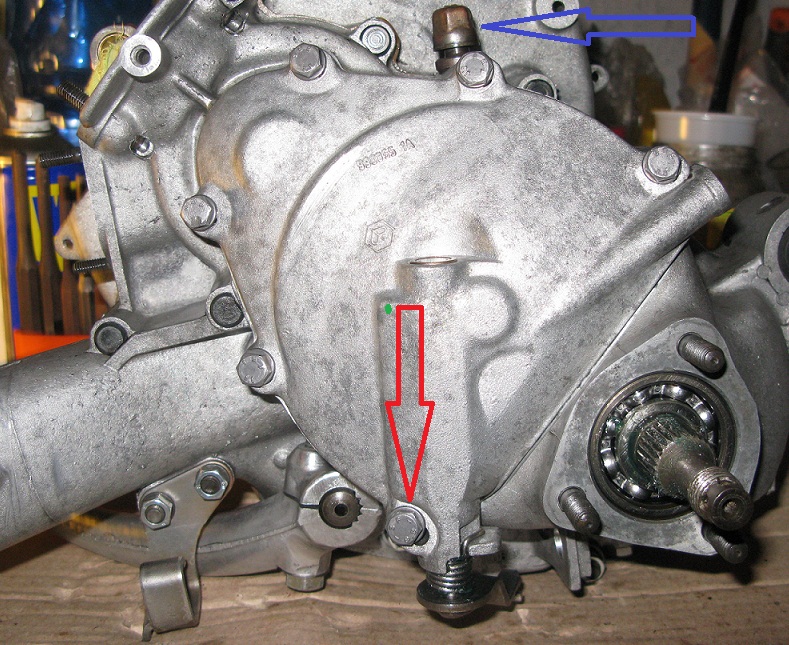

Sono passato a montare il coperchio frizione sul carter, che avevo revisionato oliando la relativa guarnizione ed avvitandolo con i suoi bulloni e relative rondelle intere:
Immagine:
273,5 KB
La frccia rossa in questa foto evidenzia dove deve essere inserito il bullone più lungo, gli altri sono della stessa misura.
Questi bulloni devono essere serrati a 0,8-1 KGM cioè a 7,848-9,81 NM.
Bene, a questo punto, ho inserito il paraolio dell'albero motore lato volano che ancora non avevo inserito:

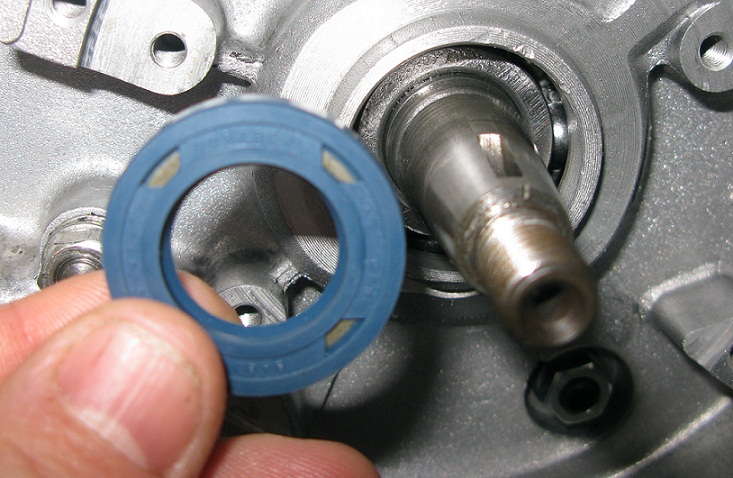

Immagine:
146,32 KB
paraolio

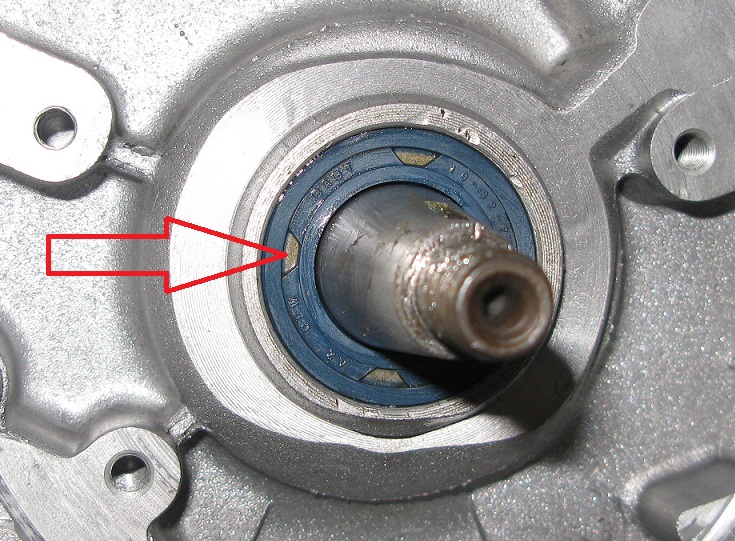

Immagine:
222,22 KB
paraolio inserito.
Qualche altra foto:

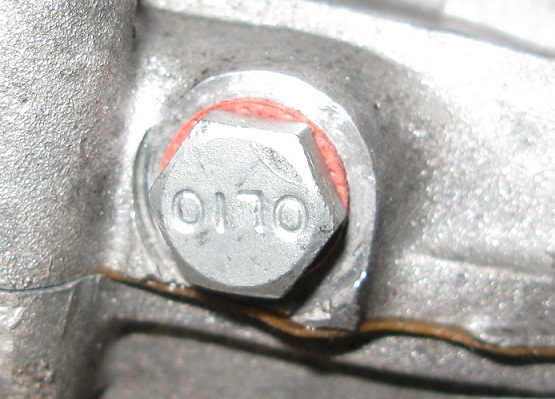

Immagine:
99,22 KB
questo è il dado che una volta svitato fa fuoriuscire l'olio dal motore.
Immagine:
160,48 KB
Infine ho avvitato lo sfiato dell'olio motore.
Un'ultima precisazione.
Ho serrato anche i dadi dei prigionieri che uniscono i due carter con la chiave dinamometrica.
I dadi devono essere serrati a 1,3-1,5 KGM cioè a 12,753- 14,715 NM.
Credo che per stasera sia tutto.
Un saluto da Boris
|
La revisione del mio motore PX150E del 1983
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=21950
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=22977&SearchTerms=restauro,px,del,1983 |
|
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
Inserito il - 19/01/2013 : 19:44:21
|
Rieccomi
Oggi ho montato il piatto ganasce ruota posteriore:

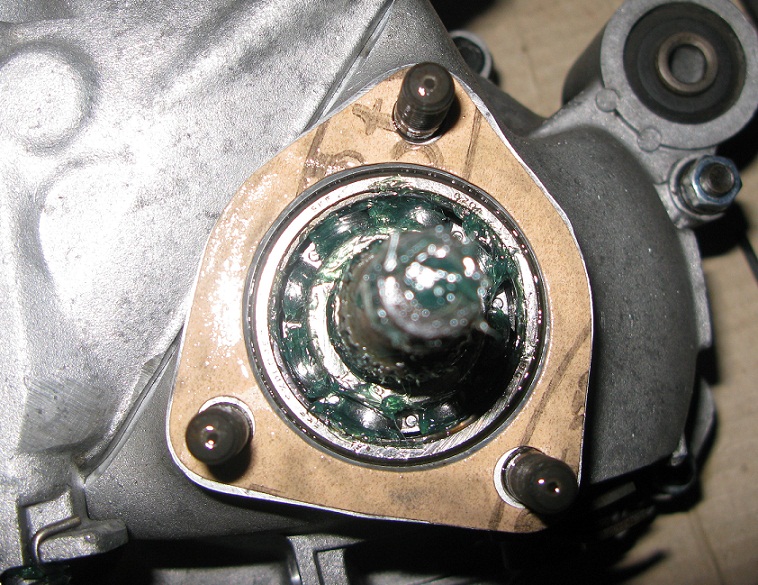

prima di tutto inseriamo la guarnizione nel garter:
Immagine:
231,73 KB

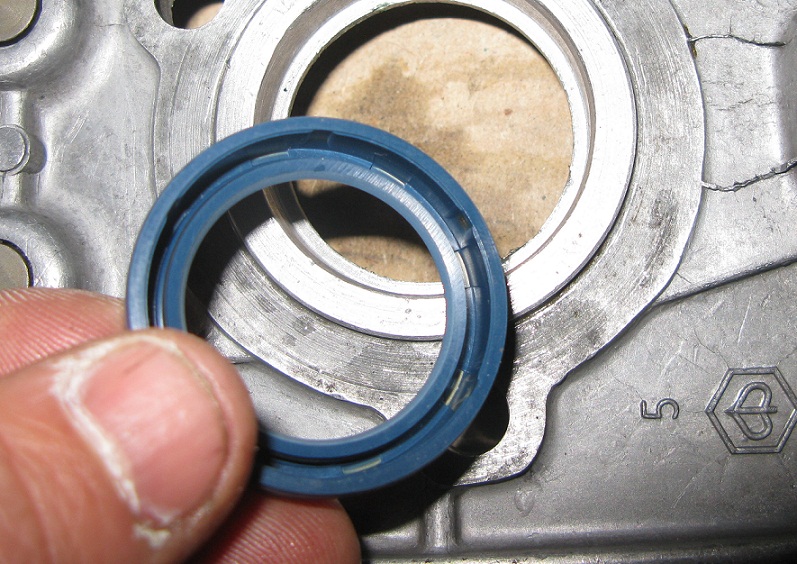

prendiamo il piatto ganasce e il paraolio:
Immagine:
213,91 KB
questo è il verso corretto per montare il paraolio.
Immagine:
196,61 KB

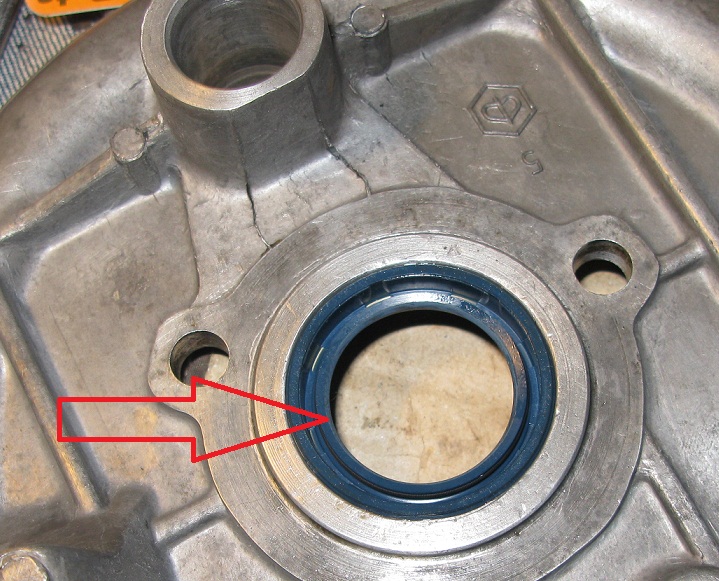

paraolio montato.
Immagine:
195,53 KB

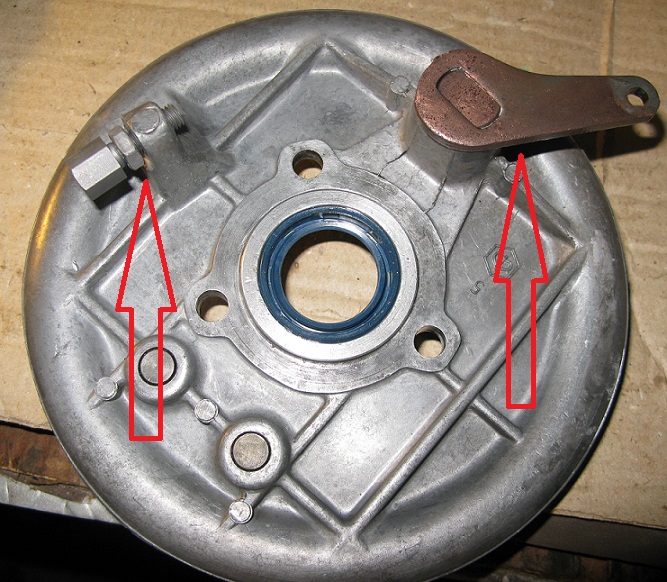

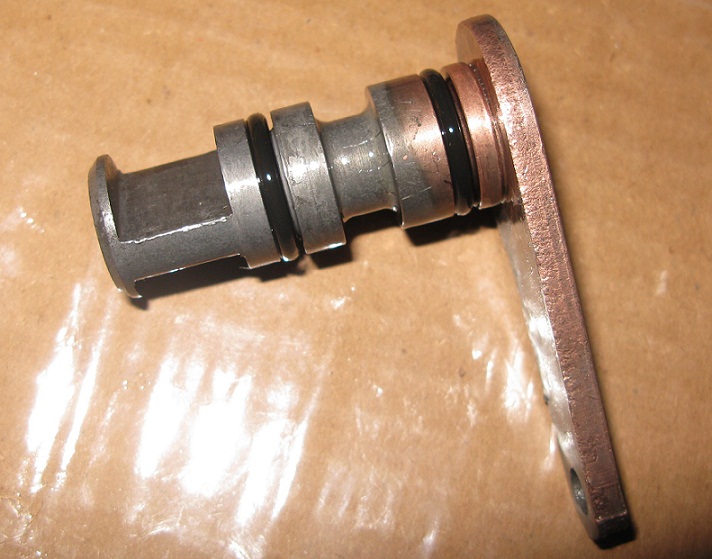

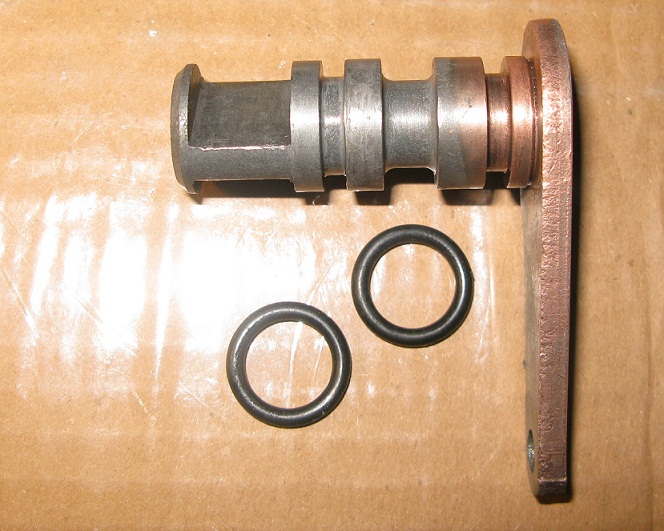

inseriamo nella sede la leva freno, ed avvitiamo il registro del filo freno posteriore.
Immagine:
179,82 KB
poggiamo il piatto

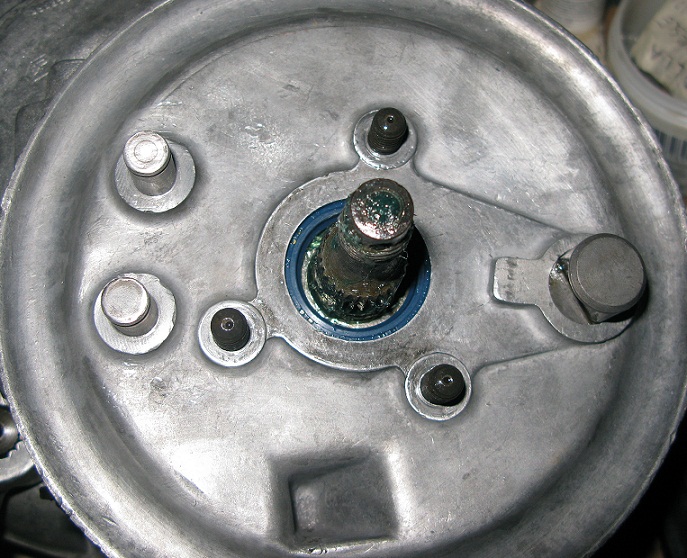

Immagine:
223,44 KB
avvitiamo i dadi dopo aver messo rondella intera, rondella spezzata.
Questi dadi vanno serrati a 1,7- 2,2 KGM cioè a 16,667- 21,582 NM.
Infine ho montato le ganasce ed inserito gli anelli elastici evidenziati in verde.
Il tamburo lo sto restaurando, non appena è pronto posto le foto del montaggio
Dato che avevo tempo ho montato anche il pistone:

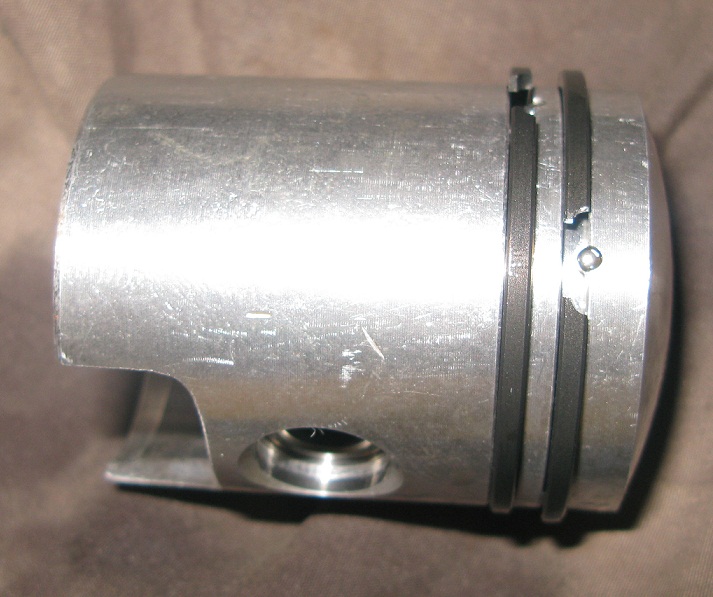

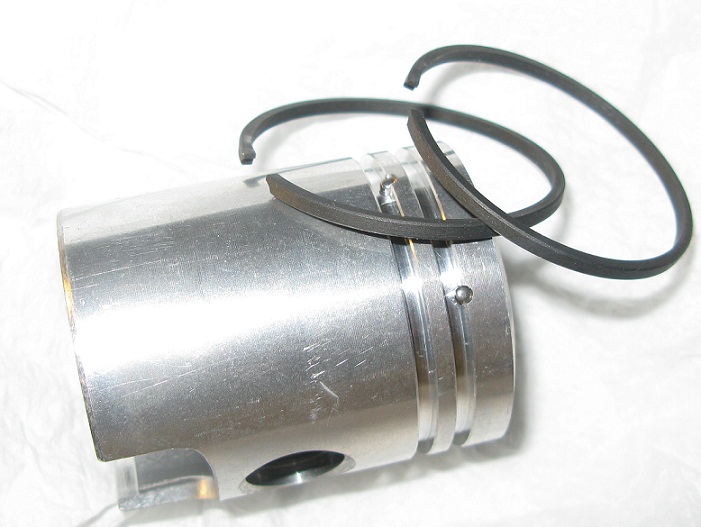

ho inserito le fasce nel pistone:
Immagine:
102,62 KB
Immagine:
132,01 KB
questa è un'operazione un pò delicata bisogna fare attenzione lubrificando con svitol dato che le fasce possono spezzarsi,
Immagine:
195,16 KB

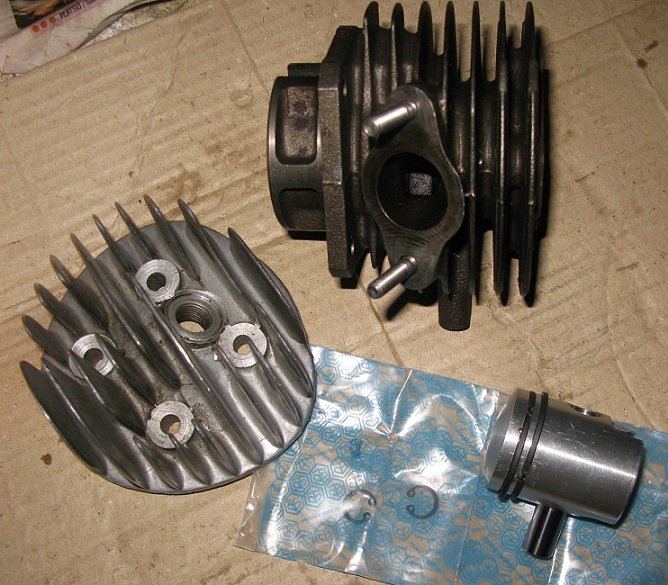

in queta foto pistone con fasce e spinotto, cilindro, testata e rondelle elastiche per fissare il pistone
Immagine:
139,15 KB

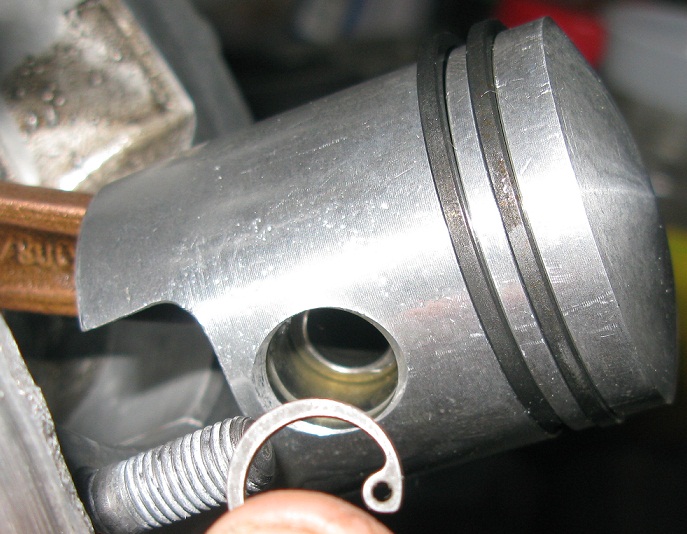

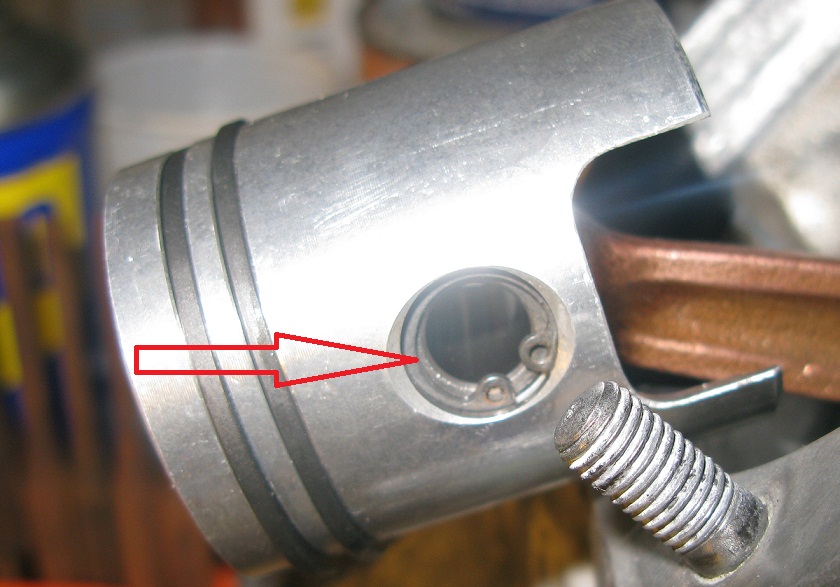

una volta inserito lo spinotto nella bronzina della biella, si inserisce il pistone con la freccia verso l'alto e si inseriscono le rondelle elastiche nei due lati del pistone
Immagine:
148,3 KB
rondelle elastiche inserite.
Domanda consiglio
sono indeciso se montare sul carter per poi accoppiare il cilindro, la guarnizione in carta trovata nel kit originale piaggio o quella in alluminio.
Voi che consiglio mi date?
Che differenza hanno le due guarnizioni?
Un saluto
|
La revisione del mio motore PX150E del 1983
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=21950
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=22977&SearchTerms=restauro,px,del,1983 |
|
|
|
drago9346
Utente Attivo
Città: Frosinone
697 Messaggi |
Inserito il - 19/01/2013 : 20:00:57
|
Vai di guarnizione di carta sul 50,
primo perché di solito quella in alluminio è montata sul Polini
secondo perché il 50 è già spompo di suo,
la guarnizione di base in carta si abbassa di qualche decimo in più rispetto a quella metallica,
quindo maggiore compressione. (non te ne accorgi nemmeno, ma tu credici!)  |
|
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
Inserito il - 20/01/2013 : 18:52:20
|
Ciao,

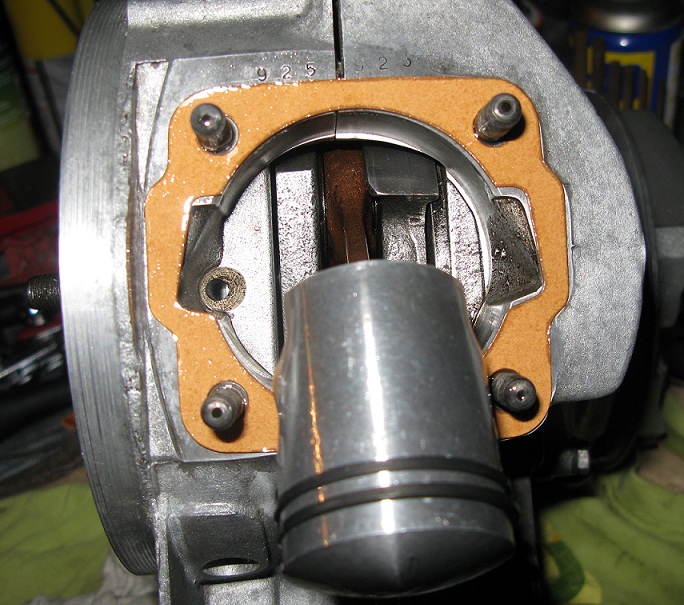

guarnizione di carta inserita:
Immagine:
181,16 KB

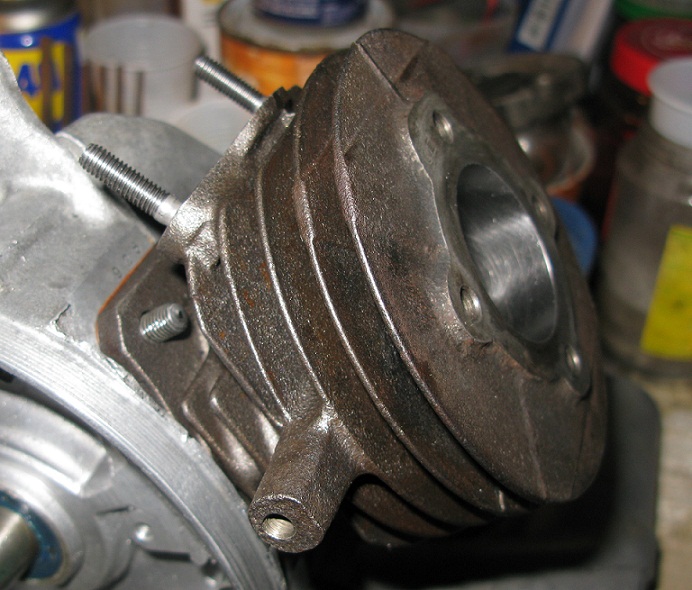

cilindro inserito:
Immagine:
150,35 KB

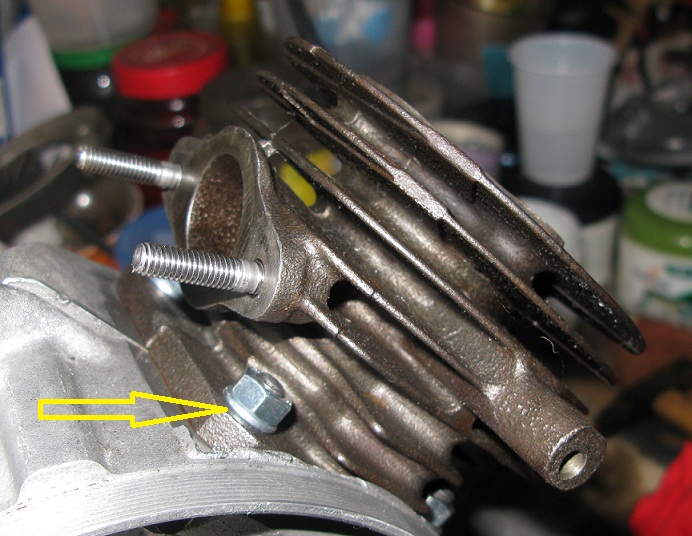

mi confermate per cortesia se per fissare il cilindro si mette una sola rondella spaccata e poi il dado?
Immagine:
150,21 KB
Altra domanda:
di funzionamento motori, non ne capisco.......

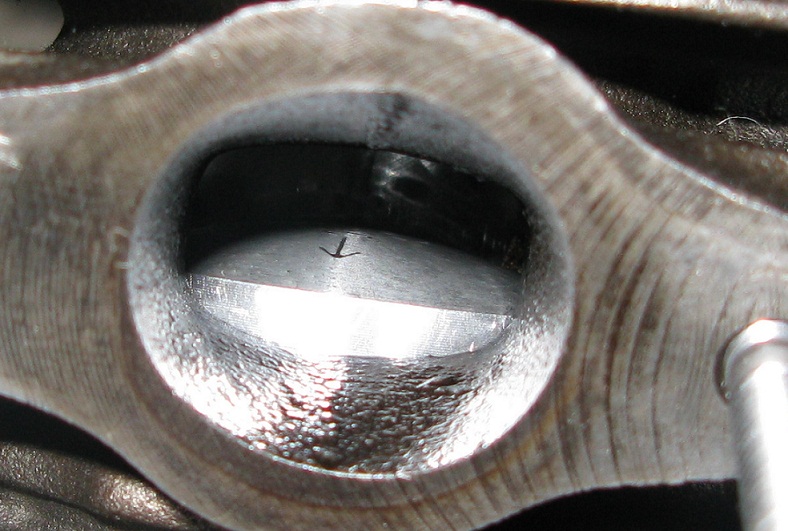

desideravo sapere se il pistone al suo punto morto inferiore , non deve superare del tutto la luce dello scarico. Lo chiedo dato che la situazione mia è questa:
Immagine:
153,43 KB
Come vedete il pistone al pmi non scopre del tutto lo scarico.
Oggi ho terminato di sistemare il tamburo.
Dato che quello che avevo trovato non era originale sono riuscito a trovarne uno in buone condizioni, ma era esteticamente inguardabile.
Dopo un ò di lavoro il risultato è questo:

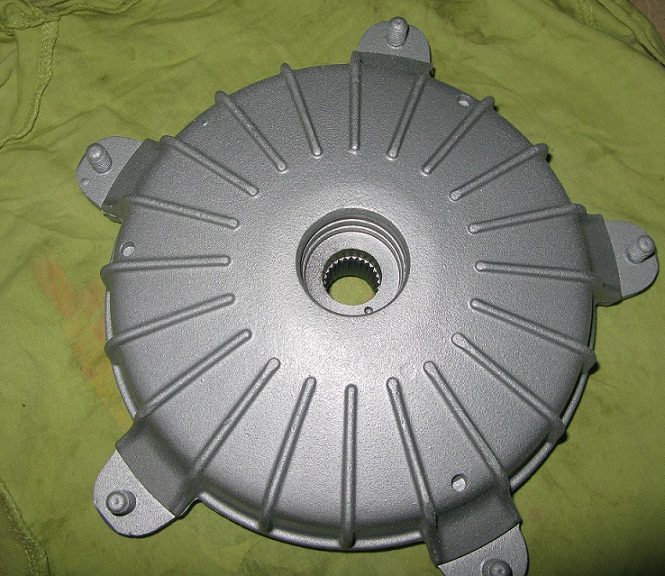

Immagine:
184,18 KB
Questo è originale.
Domanda quiz: (sicuramente per gli esperti è una domanda scontata)
come si riconosce che questo è originale?
Un saluto
|
La revisione del mio motore PX150E del 1983
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=21950
http://www.vespaforever.net/forum/topic.asp?TOPIC_ID=22977&SearchTerms=restauro,px,del,1983 |
|
|
|
Obo
Utente Attivo
Regione: Lombardia
Prov.: Varese
Città: Varese
932 Messaggi |
Inserito il - 20/01/2013 : 19:04:20
|
se è originale all'interno ha lo stemma piaggio...dal fuori non lo so |
|
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
Obo
Utente Attivo
Regione: Lombardia
Prov.: Varese
Città: Varese
932 Messaggi |
Inserito il - 20/01/2013 : 19:59:00
|
| boris10 ha scritto:
| Obo ha scritto:
se è originale all'interno ha lo stemma piaggio...dal fuori non lo so
|
Si dentro c'è lo stemma piaggio, ma rispetto ai non originali, anche da questo lato c'è differenza..
Vediamo se altri hanno capito
|
non sono esperto! |
|
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
boris10
Utente Senior
Regione: Sicilia
Prov.: Catania
Città: catania
1593 Messaggi |
|
|
Salvo Vb1
Utente Medio
Regione: Sicilia
Prov.: Catania
Città: zafferana etnea
338 Messaggi |
Inserito il - 21/01/2013 : 21:47:18
|

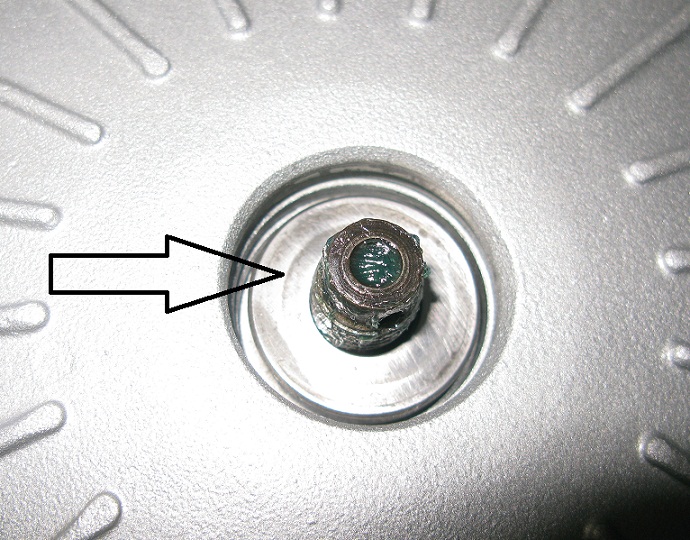

I prigionieri!
Gli originali li hanno ribattuti da dietro, quelli non originali spesso non si possono neanche cambiare! |
