come al solito mi trovo incasinato nel mio punto debole, cioè l' impianto eletrico.
ho uno statoredi una vespa 50r, bobbina interna.
non ricordo bene come vanno collegati i fili, adesso vi descrivo come sono stati collegati da me:
dallo statore escono tre fili, uno rosso, uno nero e uno verde.
- il rosso andando a ritroso è collegato sulle puntine------> condensatore---------->bobbina alimentazione
- nero-------> massa della bobbina alimentazine
- verde---------> bobbina servizi
fatto questo la scintilla del cavo grosso che va alla candela è inesistente, si sente solo sulla mano. puntine e condensatore sono nuovi.
mentre la scintilla del filo rosso che esce dallo statore e va alla presa bassa tenione è bella evvidete (ho sbagliato qualcosa?)
dal filo verde sembra che non esca nessuna scintilla
mimmo for ever aiutami tu :)
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
|
|
bomis
Nuovo Utente
Regione: Sardegna
Prov.: Sassari
Città: Olbia
27 Messaggi |
Inserito il - 17/11/2010 : 19:18:17
|
forse, o quasi sicuramente ho sbagliato a prendere la massa dalla bobbina alimentazione...
la massa dovrei prenderla dalla bobbina servizi.
ma non penso che questo influisca sulla scintilla del filo candela |
 |
|
|
bomis
Nuovo Utente
Regione: Sardegna
Prov.: Sassari
Città: Olbia
27 Messaggi |
Inserito il - 17/11/2010 : 19:39:53
|
ok, problema risolto, il filo rosso della bobbina non era collegato bene al condensatore.
più ho pulito meglio la bobbina
adesso speriamo bene per le luci :)
grazie ancora mimmo |
|
|
|
zankyno
Utente Medio
Regione: Toscana
Prov.: Arezzo
Città: san giovanni v.no
117 Messaggi |
Inserito il - 20/11/2010 : 13:24:49
|
Scusate una domandina facile facile....!!
Sto rimontando la mia 50R del 70,turchese,una figata
Ho cambiato tutto apparte il cablaggio che sembrava essere cambiato nel restauro precedente e visto che mi sembrava un gran casino ripassarlo ho lasciato stare quello...!!!
Ora devo ricollegare il tutto
Il carroziere mi aveva infilato tutti i cavi nei vari fori x poterla verniciare, ma ritirando fuori tutto sembra che manchi qualcosa...!!!
Non sono sicuro, ma chiedo qui
Dallo statore escono 3 fili di cui uno rosso, uno nero e uno giallo/verde, che vanno collegati con delle vitine in quel pezzo di plastica quadrato attaccato al carter motore,( proprio sulla zona del leveraggio sul telaio).
Ora da quello che mi sono segnato su un foglio di carta dall'altra parte del pezzettino di plastica ci vanno altri 4 fili....ma non li trovo...!!!!!
da dove dovrebbero uscire..????
Dalla zona carburatore, praticamente da dove arrivano anche i canapetti, arrivano 2 cavi neri,che si collegano in 1 che poi va al faro dietro...dovrebbe arrivare da li anche il cavo che va al quadratino di plastica...???
Avete mica una foto del cablaggio completo,che con gli schemi nn ci vado daccordo..!!
grazie |
|
|
|
Head
Utente Medio
Regione: Lombardia
Prov.: Bergamo
Città: Prov. Bergamo
243 Messaggi |
Inserito il - 20/11/2010 : 13:55:54
|
| Ma "bobbina" si scrive con una "b".... |
Alla fine della giornata ogni uomo e' solo di fronte ad uno specchio. E l'immagine riflessa se ne fotte se hai un reddito da 1 milione di € o 10.000€ l'anno: se le fai schifo le fai schifo e basta.
Tu ed io ne siamo consapevoli, e tanto ci deve bastare amico mio, visto che non siamo sulla terra per evangelizzare nessuno, ma piuttosto per andare in giro a testa alta.
Pratica questa nella quale riusciamo bene. |
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 21/11/2010 : 01:31:29
|
| Head ha scritto:
Ma "bobbina" si scrive con una "b"....
|
Accademia della Crusca???
se è per questo "CAFE" si scrive CAFE' |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
zankyno
Utente Medio
Regione: Toscana
Prov.: Arezzo
Città: san giovanni v.no
117 Messaggi |
Inserito il - 21/11/2010 : 22:24:27
|
Problema risolto x quanto riguarda il collegamento col morsetto basso sul carter... I fili erano nastrati e non li ritrovavo, ma non mi funzionano i fari...!!! Ne lo stop, ne il clacson...!!!
Infatti dallo schema che mi ero fatto al comando al manubrio arrivano solo 4 cavi, mi sembra un marrone un verde un rosso e un nero...!!!
E io ne avevo segnati 6....!!!!
Voi quanti ne avete...???
|
|
|
|
vespa50r
Utente Normale
Regione: Toscana
Prov.: Livorno
Città: livorno
73 Messaggi |
Inserito il - 09/12/2010 : 17:12:12
|

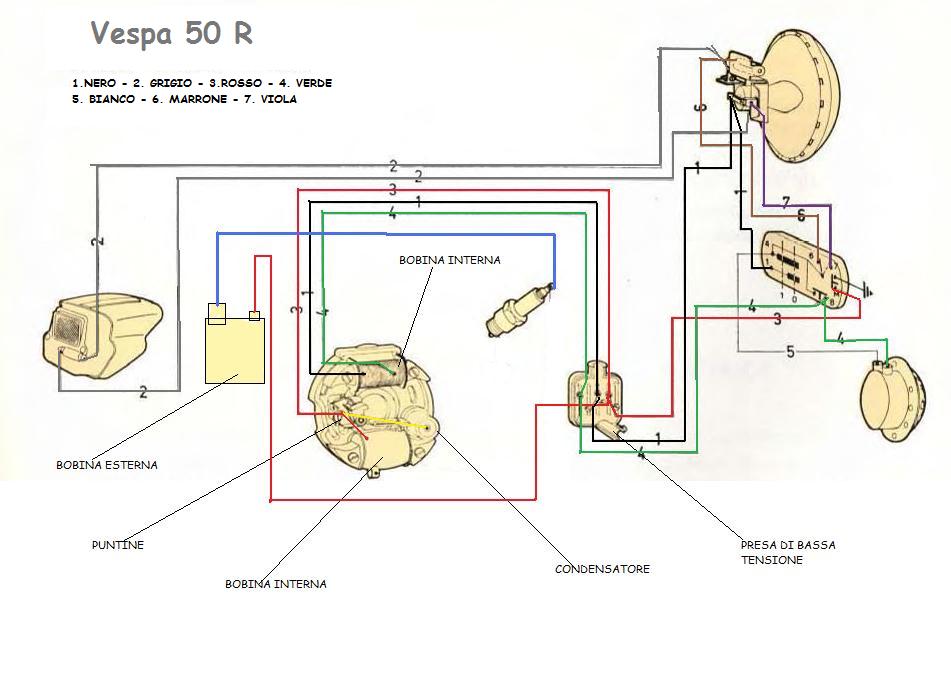

anche se è tardi ed avrai già sistemato il tutto metto questo che puo far comodo:
