Sperando di far cosa gradita, ho preparato per il forum un metodo per lo smontaggio dello spinotto pistone senza usare in alcun modo martelli, cacciapine o quant'altro che possa causare danni alle parti interessate.. con questo metodo si riesce agevolmente a smontare e montare lo spinotto anche con il motore montato sulla carrozzeria, in tal caso ci serviremo di una pinza a becchi curvi
Mettiamo un pò di foto:
Per l'esempio prendiamo un vecchio albero bloccato con ancora il suo pistone montato, proveniente da motore per recupero ricambi..
Immagine:
137,35 KB

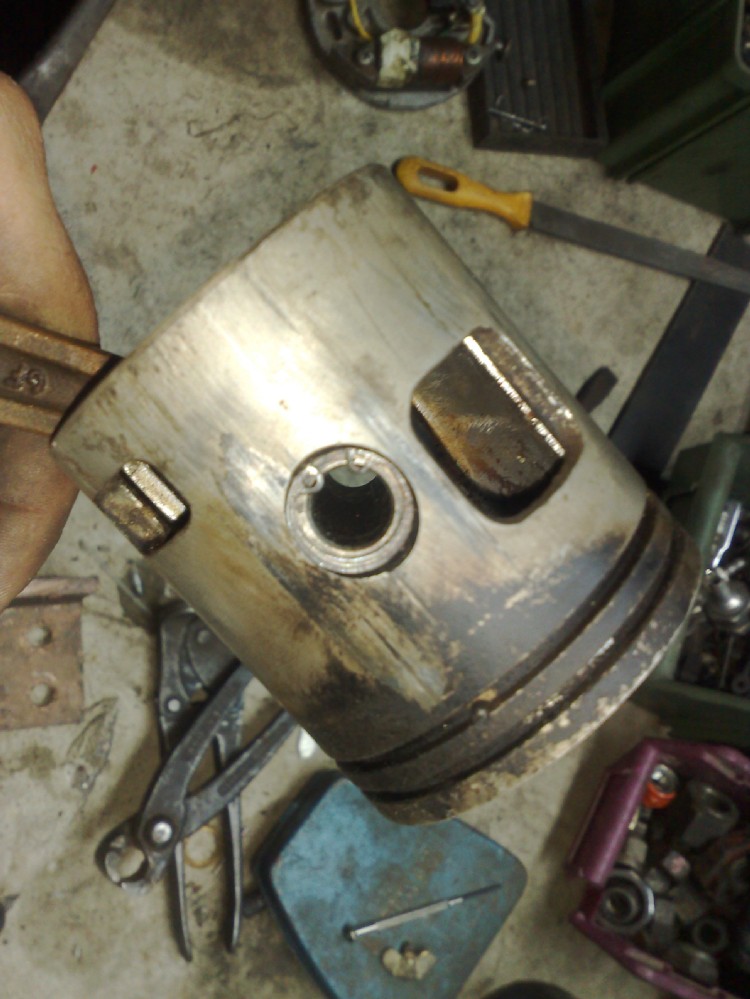

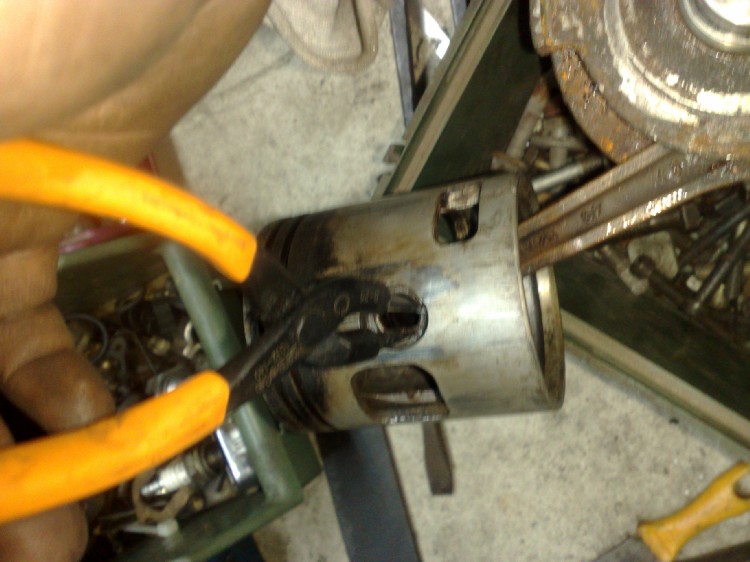

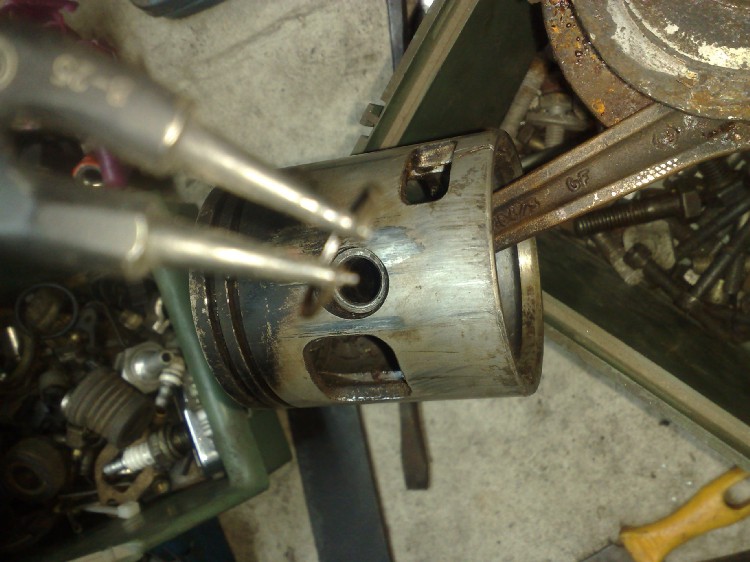

Prima di tutto smontiamo i seeger che fanno da fermo allo spinotto con l'ausilio di una pinza per seeger in questo caso a becchi dritti
Immagine:
87,99 KB

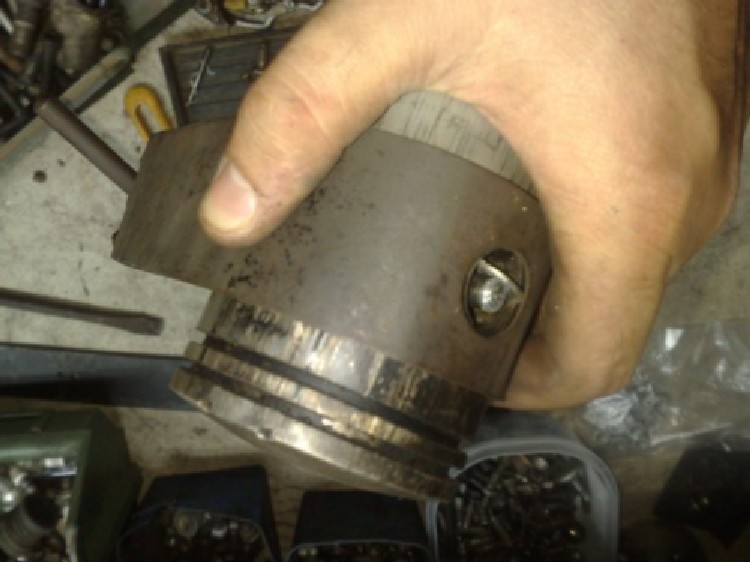

Seeger estratti
Immagine:
99 KB

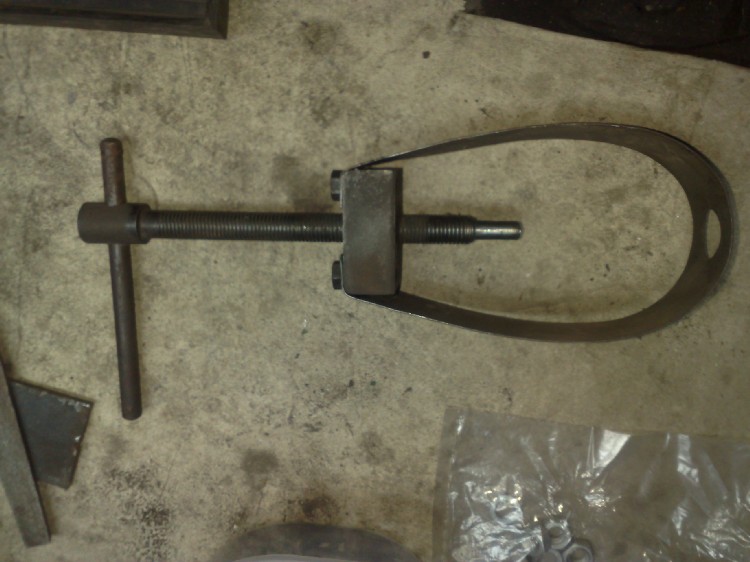

Adesso vediamo l'apposito attrezzo che utilizzeremo, è appunto un estrattore per spinotti, ne esistono più o meno grandi in base alle dimesioni del pistone appunto.. questo è abbastranza old ma sempre ottimo, interalmente in metallo, fascia compresa e sopratutto smontabile per eventuali riparazioni e manutenzioni
Immagine:
85,86 KB

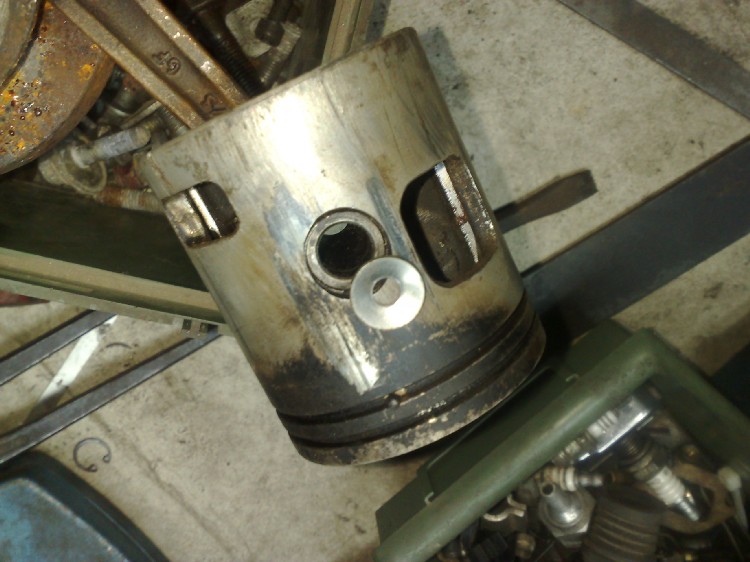

Per poter usufruire di una presa maggiormente salda io mi avvalgo dell'aiuto di una rondella comune che è stata preformata
Immagine:
95,52 KB
Mettiamo la rondella in posizione
Immagine:
96,73 KB

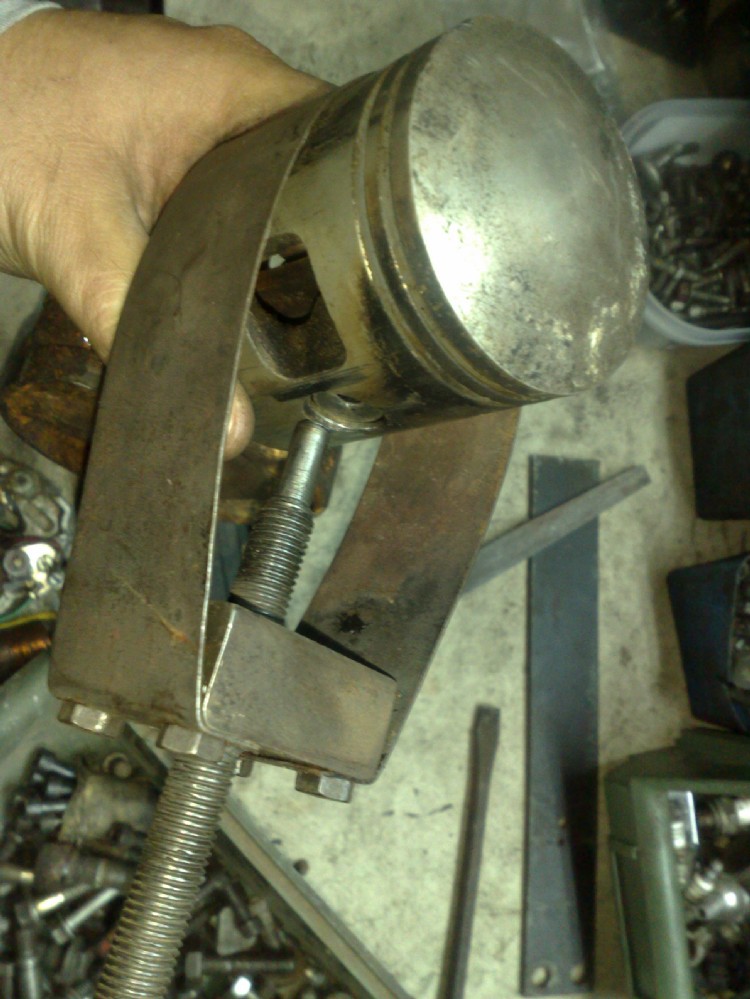

Quindi inizziamo a posizionare l'attrezzo
Immagine:
151,7 KB

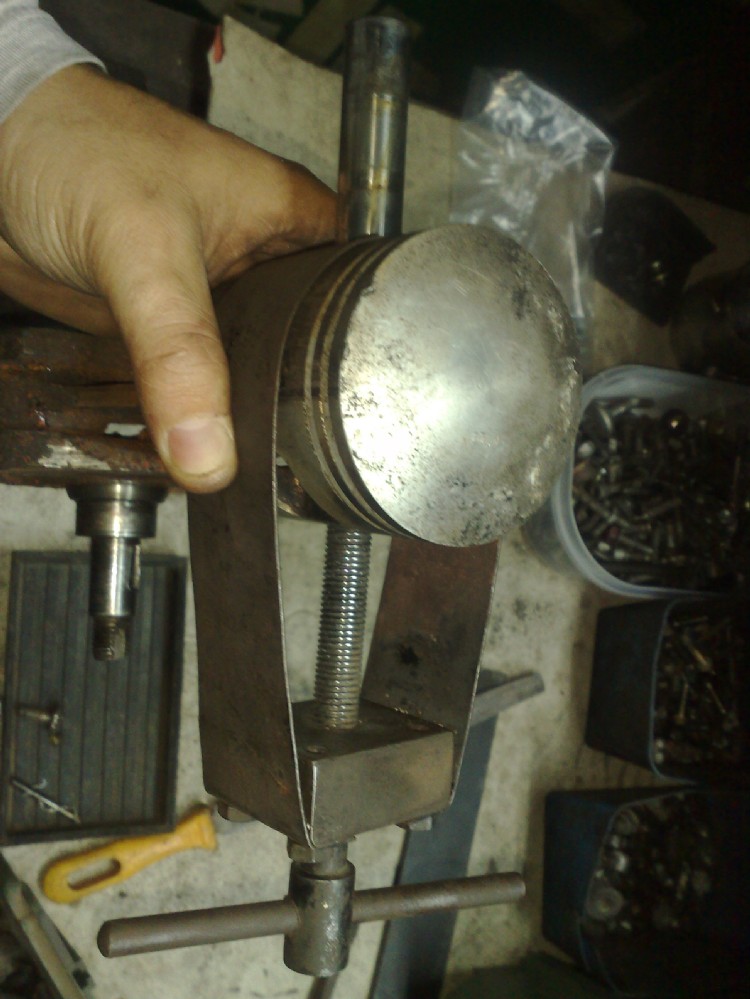

Stringiamo un pò il perno spingente con l'ausilio del comodo T
Immagine:
137,8 KB

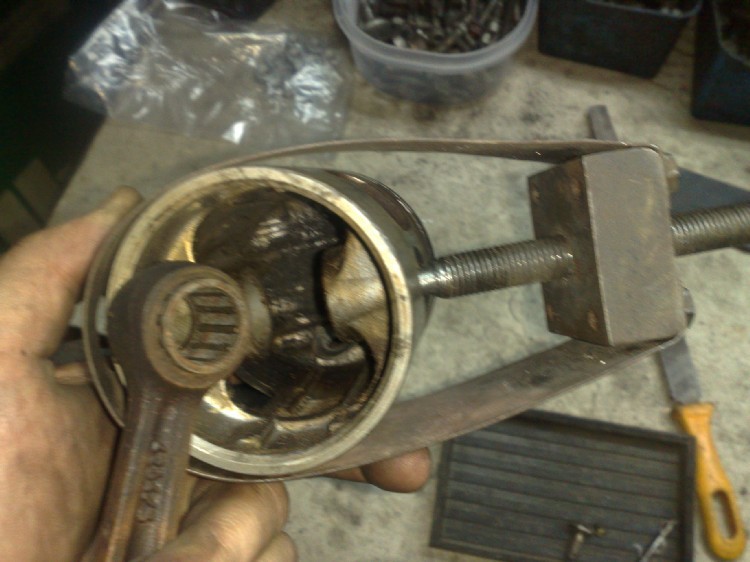

Verifichiamo di averlo posizionato correttamente dal lato opposto
Immagine:
112,76 KB

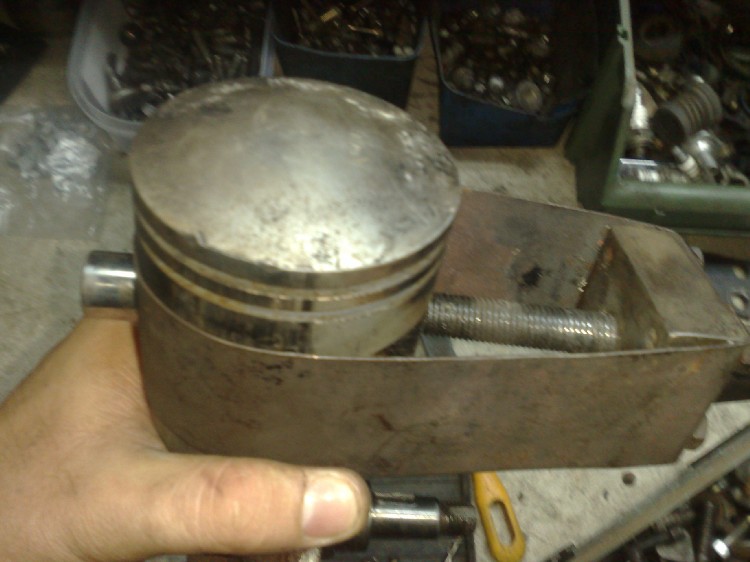

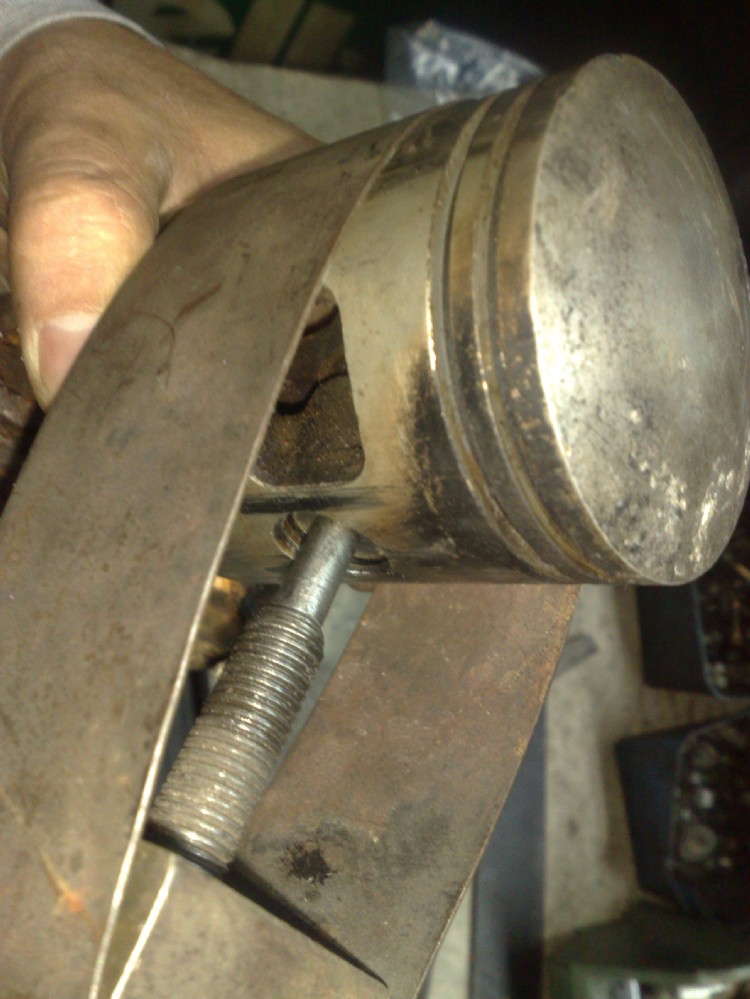

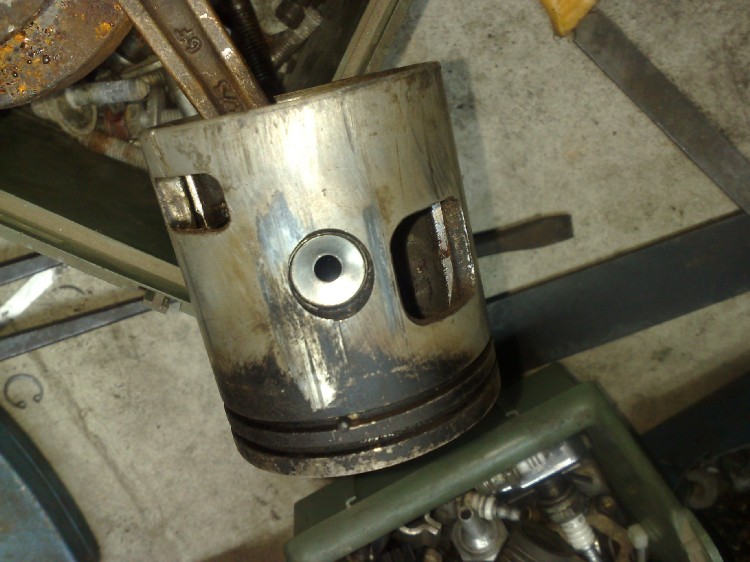

Bene, ora inizziamo a stringere e si inizzia a spingere lo spinotto
Immagine:
78,18 KB
Continuiamo con la spinta
Immagine:
73,05 KB

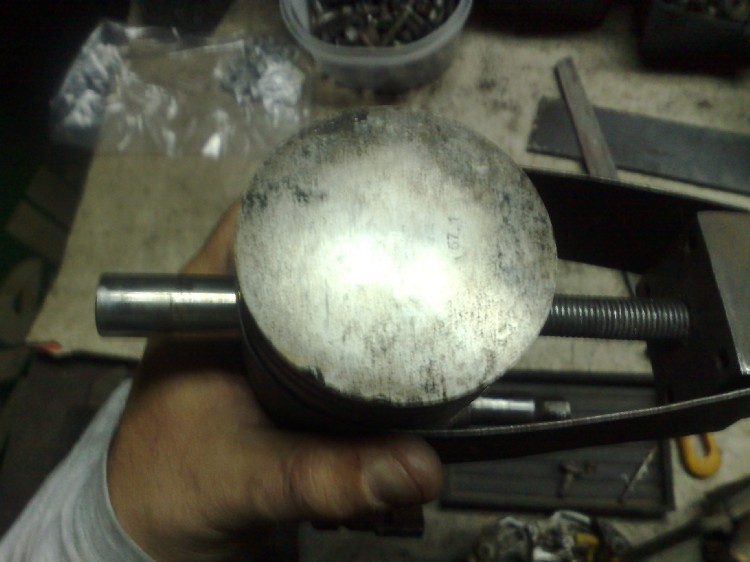

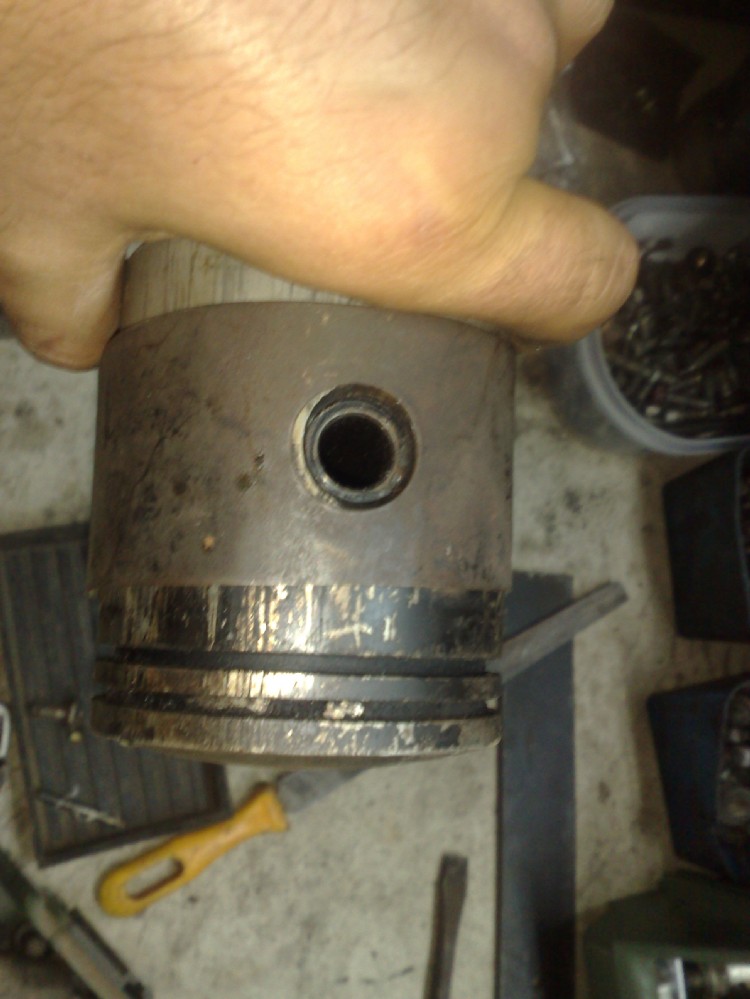

Ora il perno è praticamente fuori
Immagine:
132,78 KB
Ecco spinto ed estratto definitivamente
Immagine:
72,77 KB

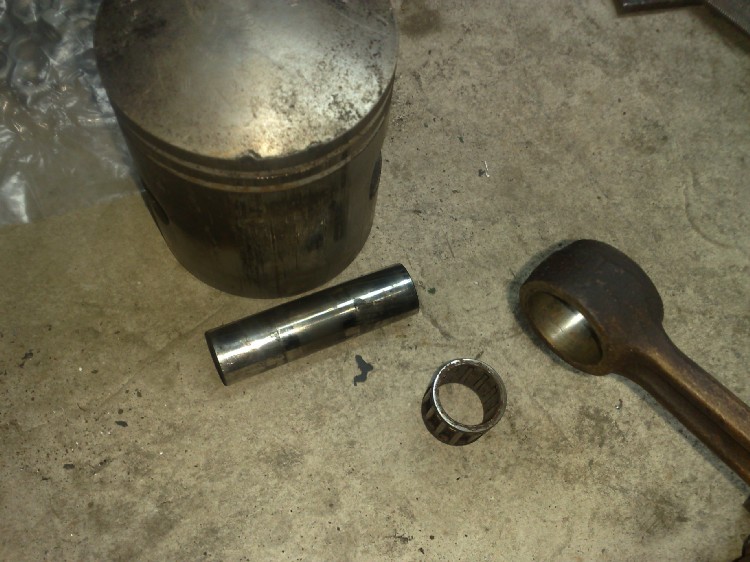

Arretriamo il perno spingente e liberiamo albero a gabbia a rulli
Immagine:
86,03 KB
Lavoro terminato senza danni o lesioni in nessun pezzo
Immagine:
112,09 KB
Sperando possa interessare a qualcuno
Alla prossima
|
