mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
 Inserito il - 12/10/2011 : 00:18:46
|
| poeta ha scritto:
Mimmo mi dai le misure dei getti ed i codici?
|

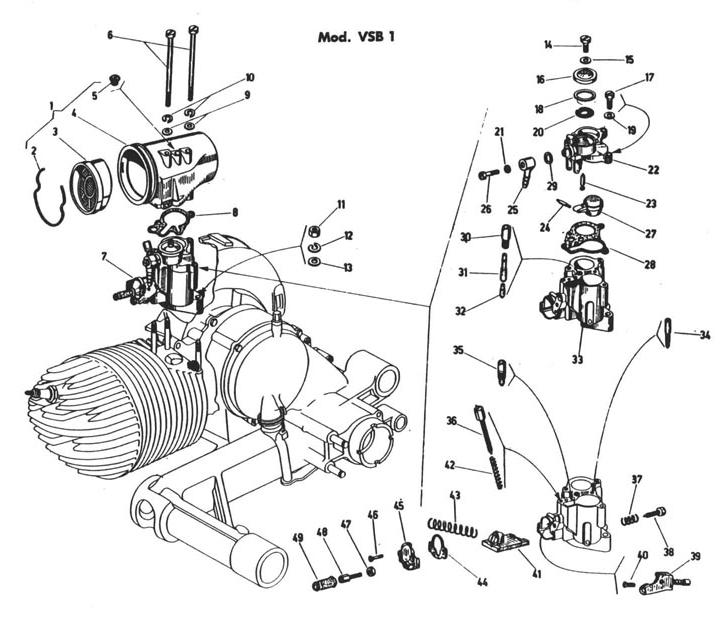

domani avrai misure e codici, per ora accontentati di questo
Immagine:
68,84 KB |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
 |
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 00:07:23
|

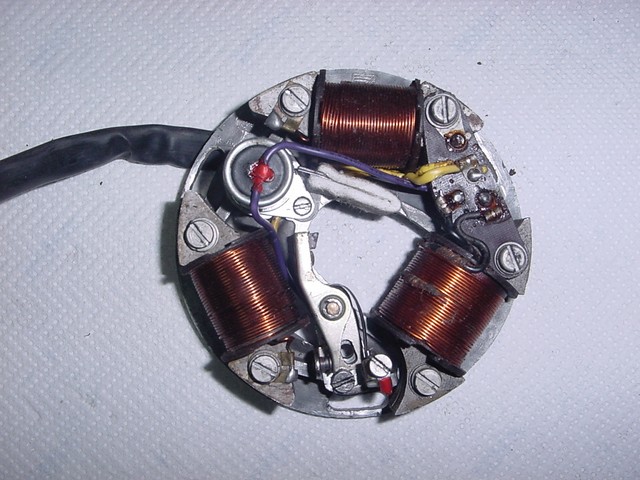

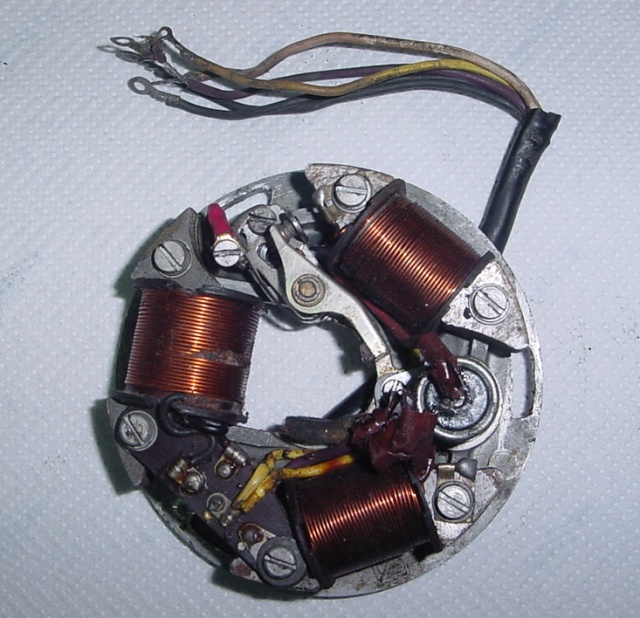

Diamo una bella revisionata allo statore.
Anche lo statore de GS rispetto a tutte le altre vespe è più curato,
come si può notare ha una basetta per l'ancoraggio dei cavi...
è inutile postare tutti i passaggi, ci sono decinaia e decinaia di thread in merito (anche miei ) diciamo l'essenziale

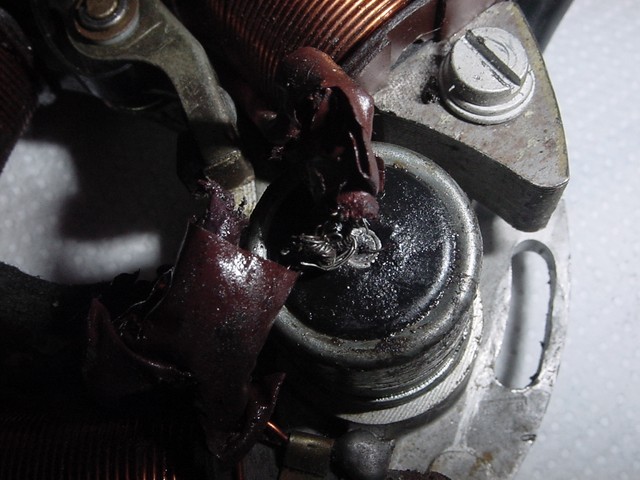

a parte i cavi "cotti" la parte più rovinata è l'attacco del condensatore, forse che qualcuno abbia provato a montare un DRT???

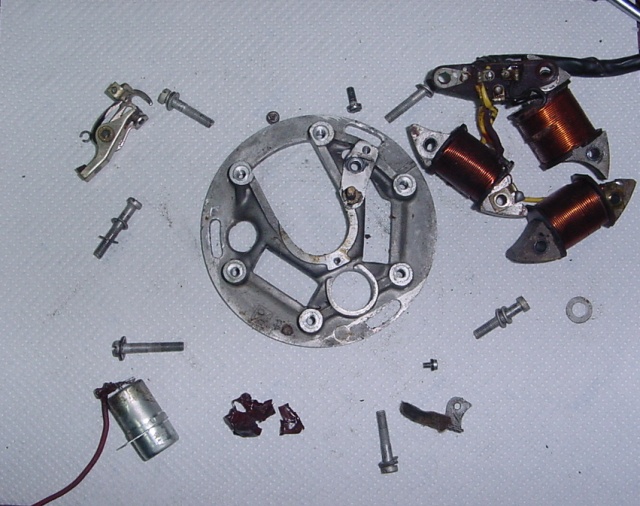

smontiamo e laviamo tutto, ma proprio tutto col diluente, il ruttore va cambiato, il condensatore... va provato! se efficiente rimonto l'originale, non mi fido di questi condensatori ultramoderni (e difettosi)

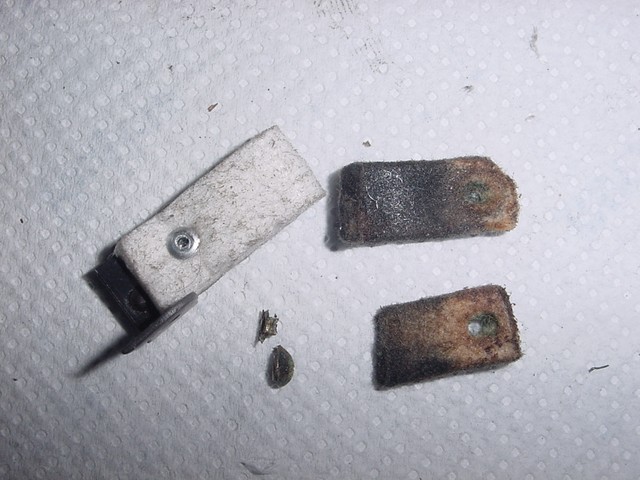

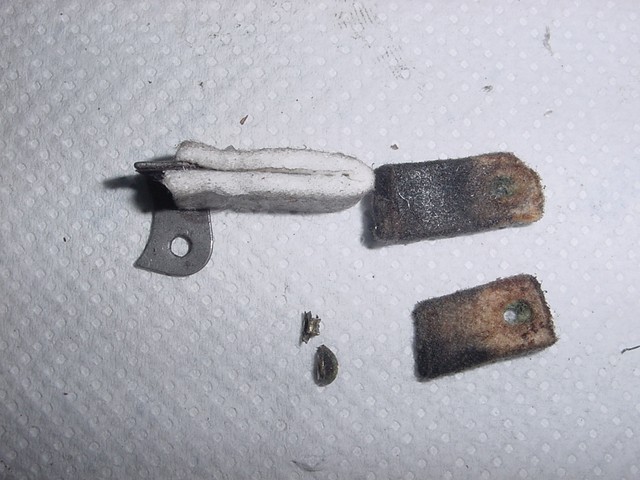

rifacciamo il feltrino pulisci-camma
e rimontiamo il tutto, bello vero?

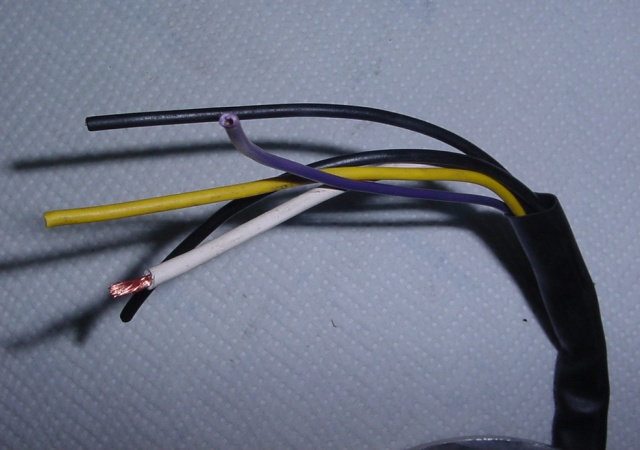

notare i cavi nuovi pronti per essere tagliati su misura e indi applicati gli occhielli terminali (quasi introvabili, per fortuna ne ho una buona scorta )
 |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 00:56:51
|
Ora non ci resta che sostituire la crocera (minchia quanto costa la crocera del GS, tre volte quella del PX, mi sa che sti bastar...ehm questi venditori ne approfittano )
cominciamo con lo smontare tutto il pacco del cambio (per i dettagli vedi altri thread) e laviamo tutti i pezzi.

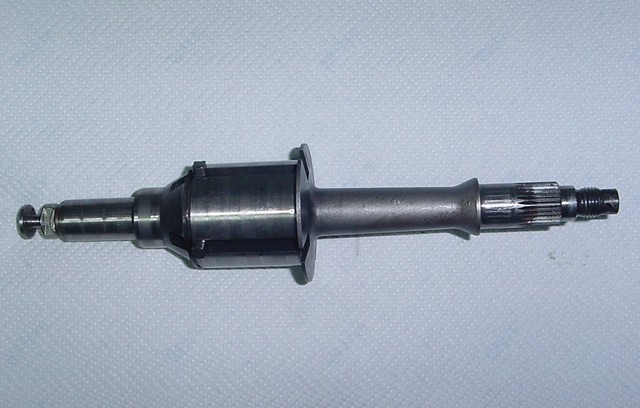

Prendiamo quindi l'albero "nudo"

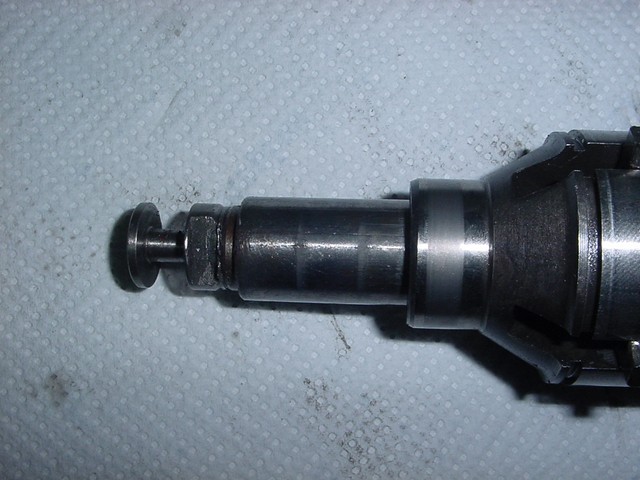

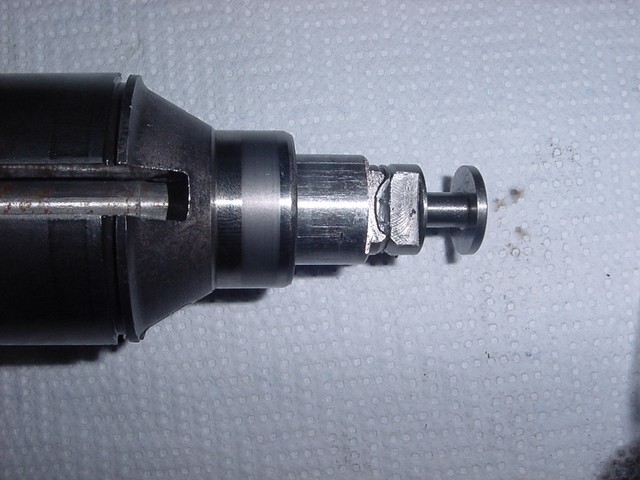

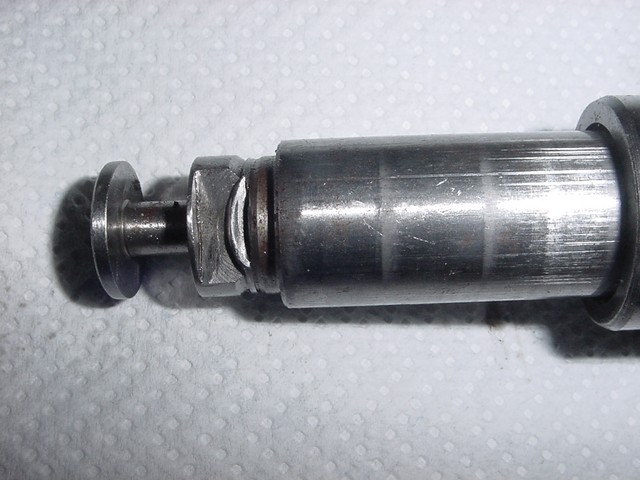

qui si nota la speciale rondella che fa da fermo all'asse della crocera, consiglio di raddrizzare con estrema cura tale rondella che poi la dovrete riutilizzare in quanto è introvabile; io per fortuna ne ho una piccola scorta recuperata tempo fà in un magazzino che stava chiudendo
Rondella raddrizzata
Ora è giunto il momento di smontare la crocera; per fare questo necessita di bloccare l'albero in qualche modo. Io uso questo metodo (in verità mi son costruto un apposita piastra per smontare le crocere, ma vi mostro il metodo "casalingo" alla portata di tutti, poi se ve lo meritate farò un altro thread dove illustrerò la piastra smontacrocere

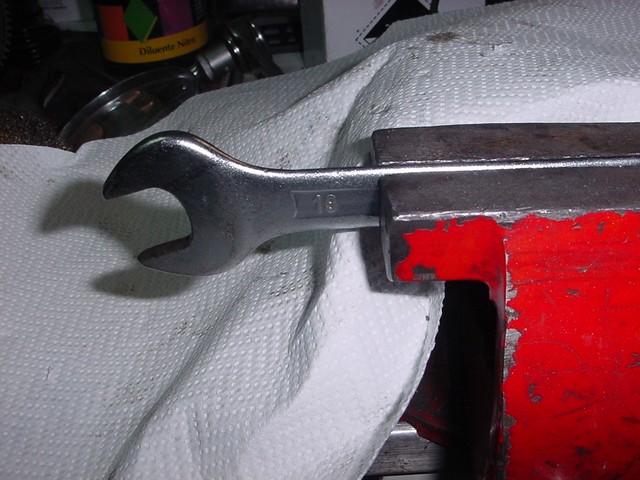

cominciamo col bloccare nella morsa una grossa chiave (tanto grossa che passa giusta nelle feritoie dell'albero)

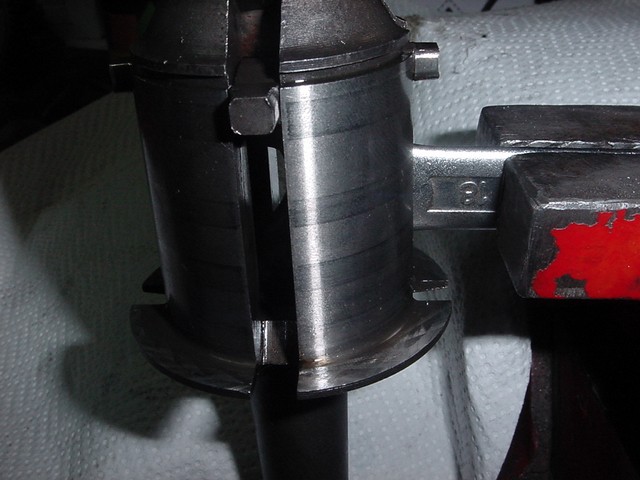

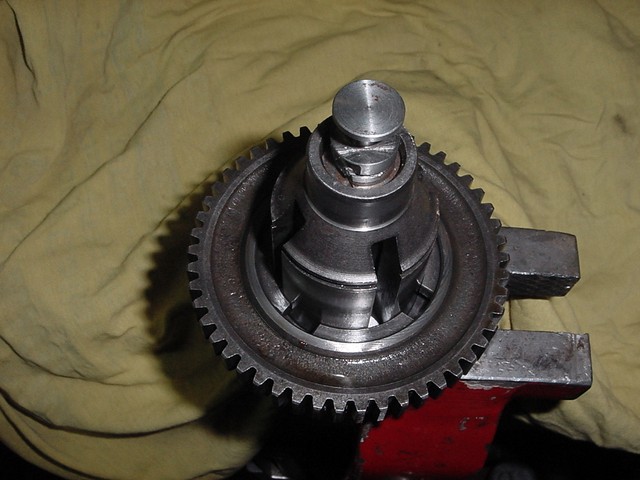

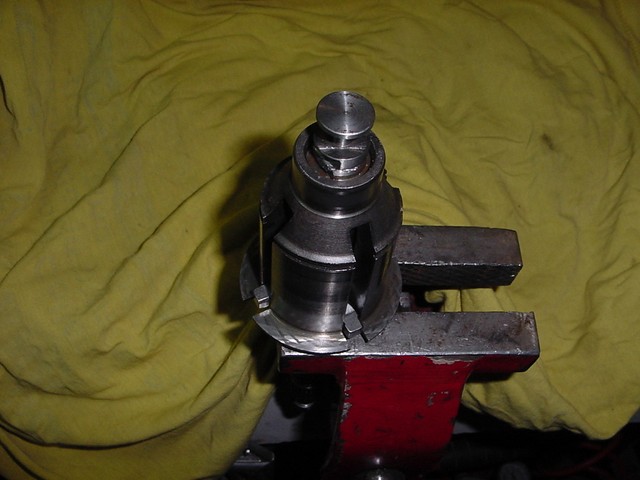

infiliamo l'albero nella chiave bloccata (notate la crocera "arrotondata"?)

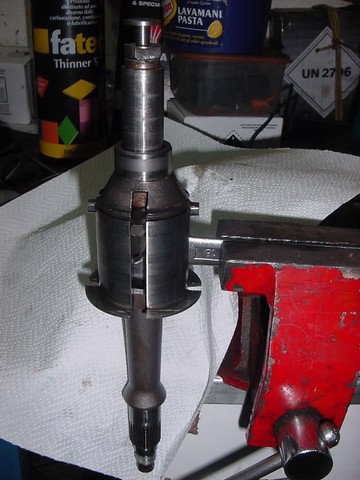

qui si vede il bloccaggio nella sua interezza

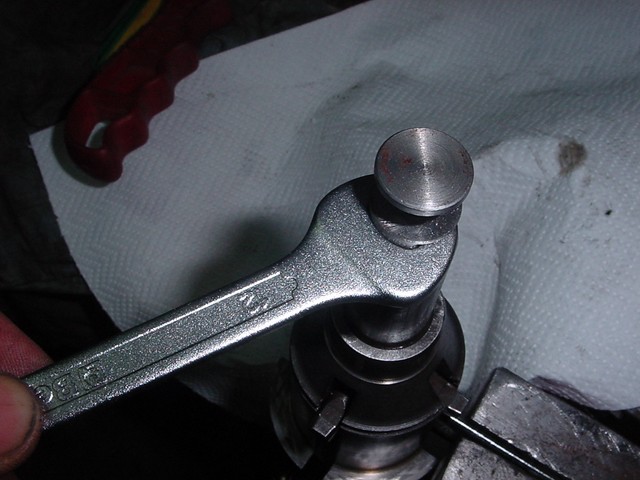

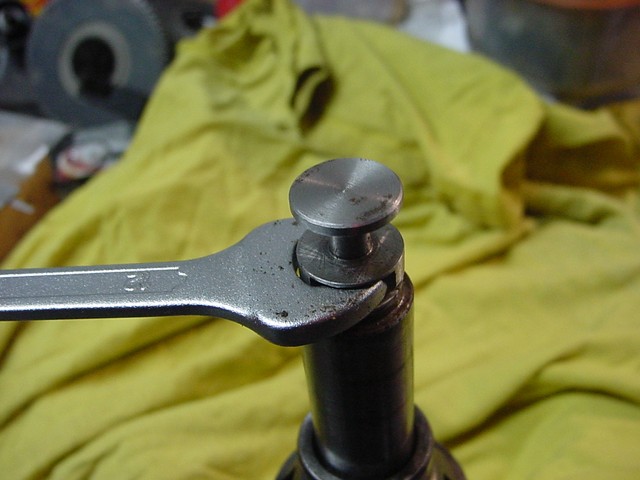

ora con una chiave da 12 "avvitiamo" ovvero giriamo in senso orario, la vite è sinistrosa
come si può notare dall'immagine successiva, la chiave da 12 è stata opportunamente "fresata" col frullino, altrimenti non entra
direte voi che ho rovinato una chiave...
affatto, mi son costruito un'altro attrezzo specifico Piaggio

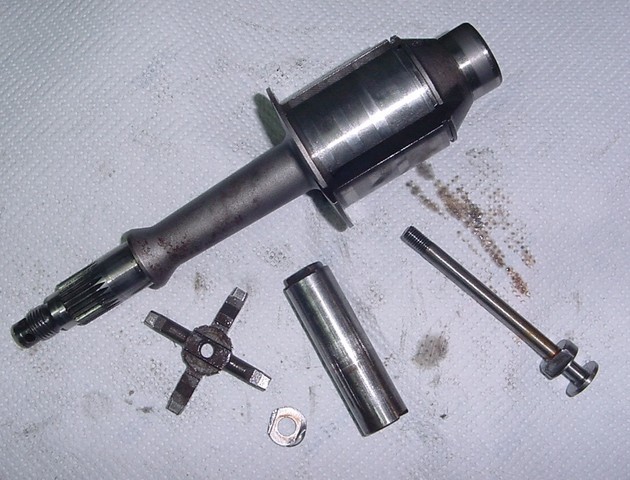

ecco fatto, tutto smontato

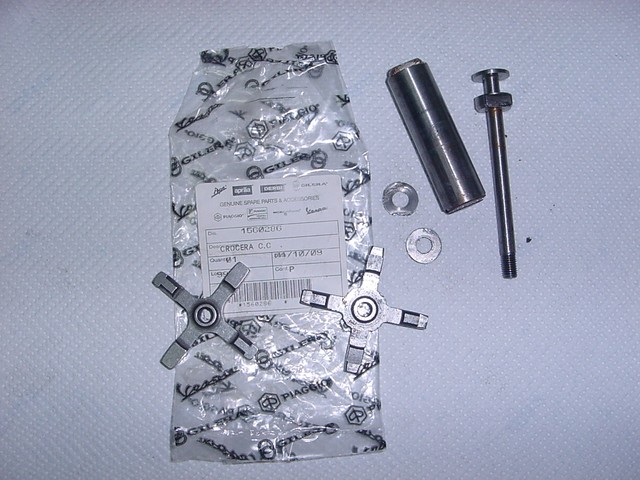

ora prendiamo la crocera nuova (vi ho gia detto quanto costa???) e la rondella nuova, se l'avete procurata (NB solo ricambi originali piaggio)
rimontiamo il tutto e avvitiamo con forza il perno della crocera (vi ricordo che è sinistroso)
ribattiamo la rondella speciale sullo stelo (anche dal lato opposto)

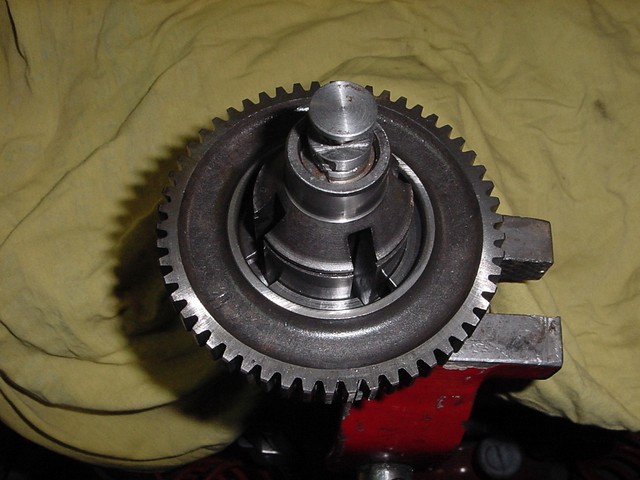

e ora mettiamo l'albero in un supporto (la morsa va bene, basta non stringere "abbestia" )

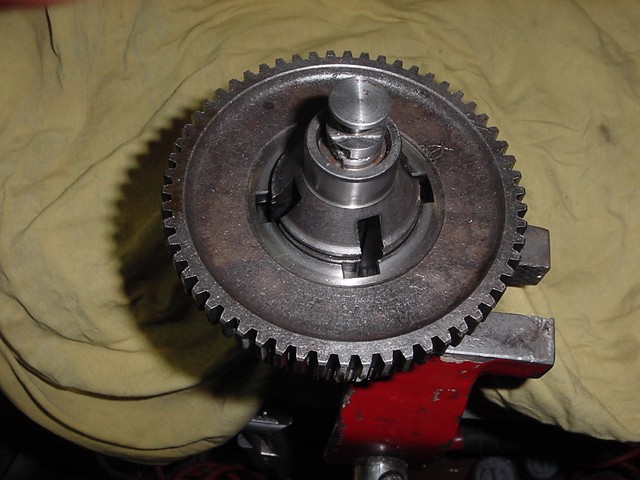

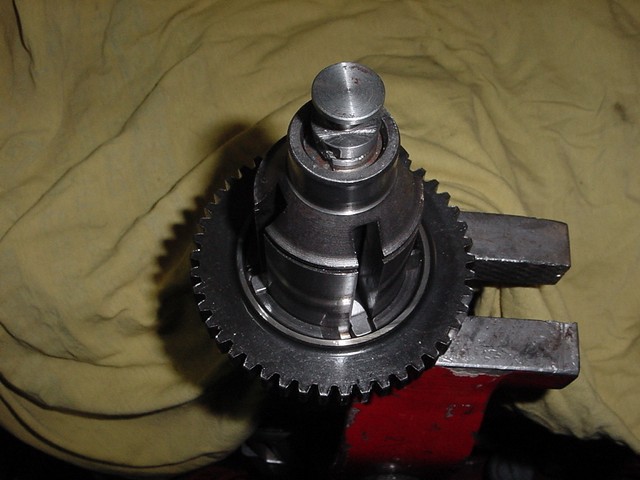

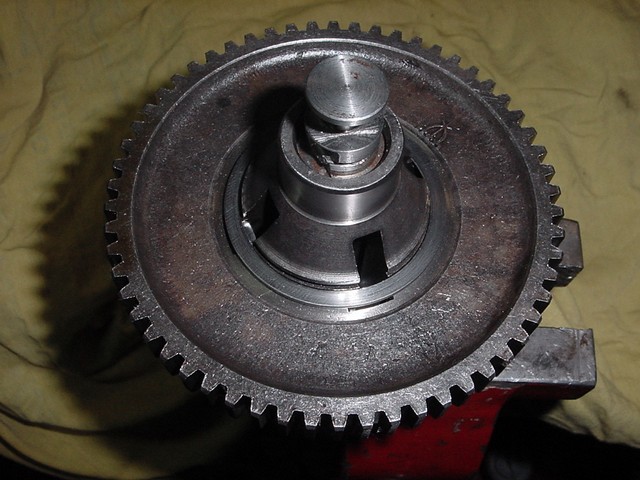

e infiliamo nel giusto ordine i vari rapporti del cambio (dischi delle marce)
....l'anello di spallamento

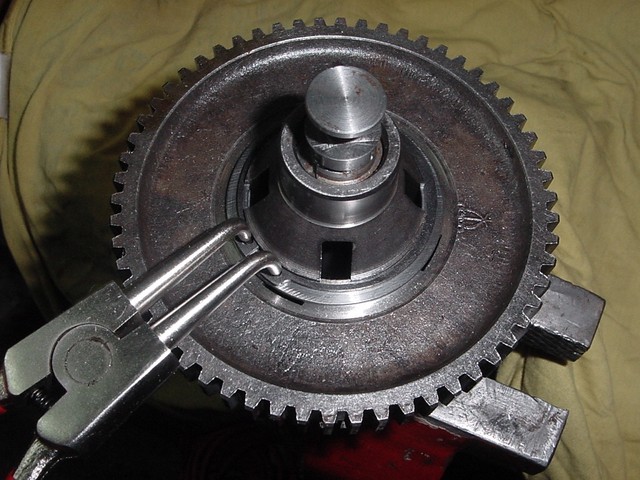

e infine il suo seeger di chiusura

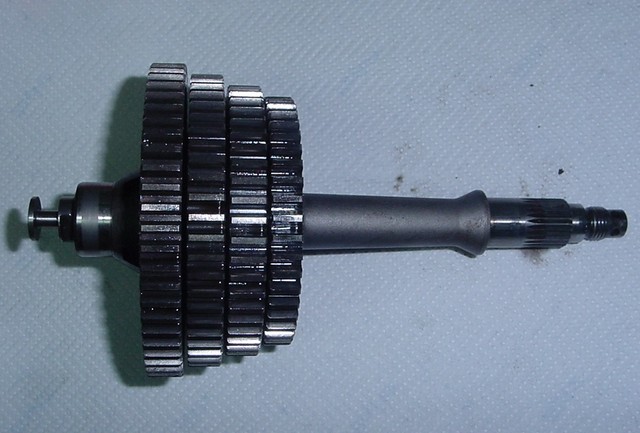

ecco fatto, cambio revisionato
PS quel panno giallo che spesso vedete serve a nascondere il disordine
 |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 01:06:26
|
abbiamo praticamente revisionato tutto, anche il parastrappi ma è inutile postare le foto dato che la procedura è identica a tutte le large (e in verità non riesco a trovare dove ho salvato le foto) , non ci resta che rimontare il tutto.
Se fate i bravi domani vi faccio vedere the reassembly  |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
djgonz
Utente Master
Regione: Sardegna
Prov.: Cagliari
Città: Serdiana
8328 Messaggi |
Inserito il - 20/10/2011 : 09:08:59
|
Grande Mimmo, che lavorone!!!  |
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 23:39:23
|
come pronmesso, anche se nnon lo meritate,cominciamo a riassemblare il motore

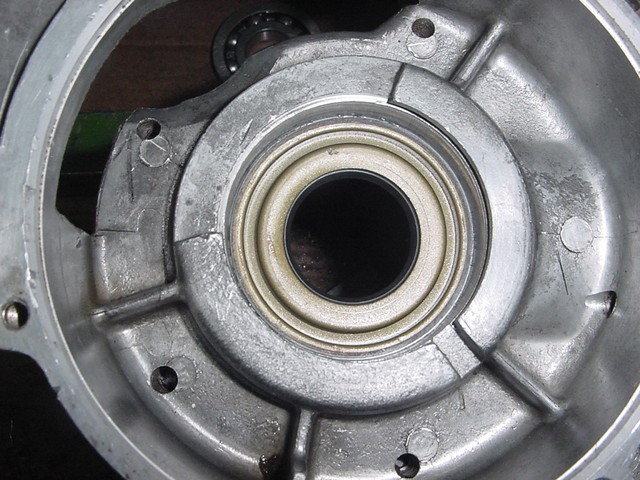

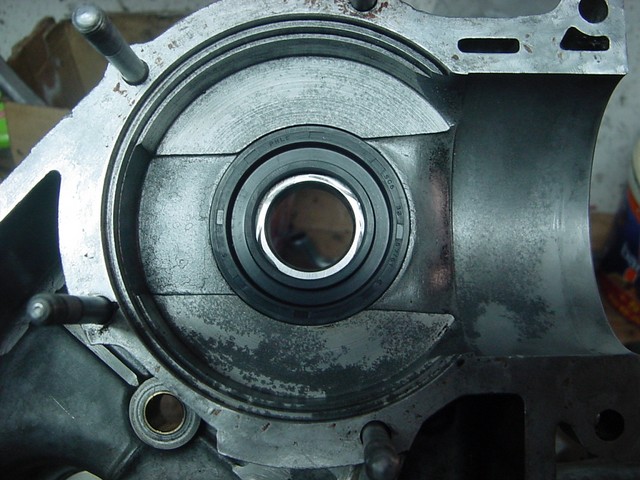

cominciamo col posizionare il paraolio lato frizione e spingiamolo in fondo, SENZA DEFORMARLO, io per ribbatterlo uso un vecchio rotolo di scotch... eee ne ha montato paraoli quel rototlo...
Immagine:
103,55 KB

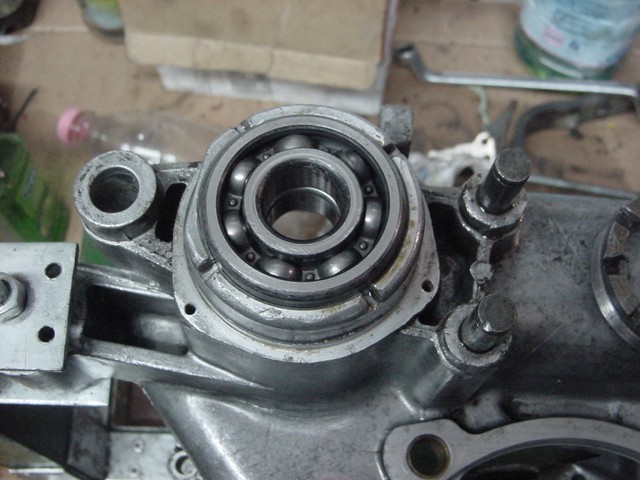

ora inseriamo il cuscinetto di banco, per inserirlo è bandido l'uso di martelli, mazzatte, mazzuoli et similia, come dice fede200 il martello datevelo sui... mmmmm non ricordo bene dove.
Se non sapete come inserire i cuscinetti andatevi a cercare i miei thread che parlano dell'argomento
Immagine:
103,07 KB

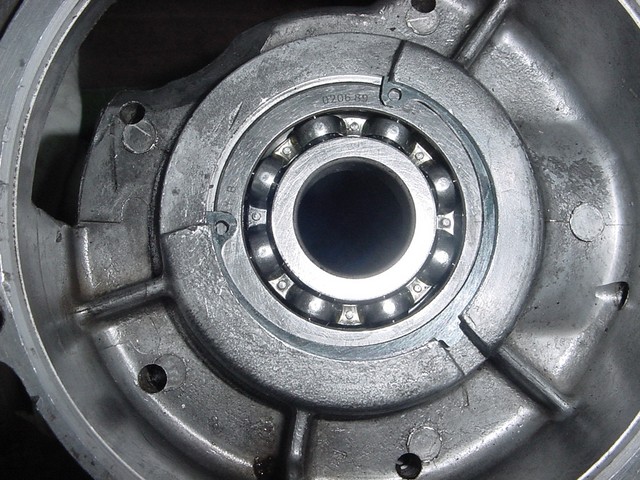

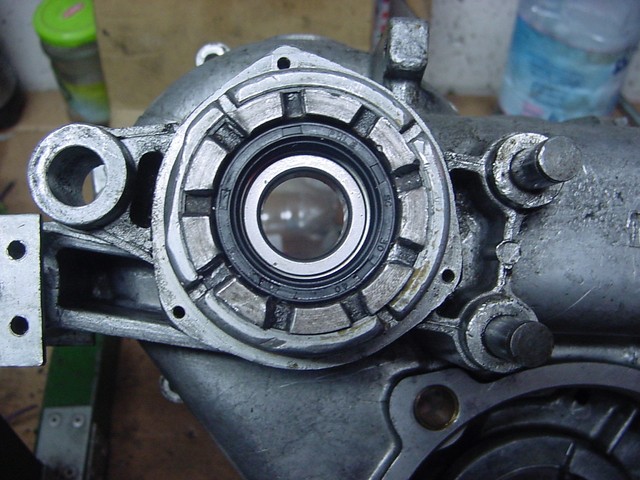

bene, ora blocchiamo il tutto con il suo seeger
Immagine:
112,97 KB

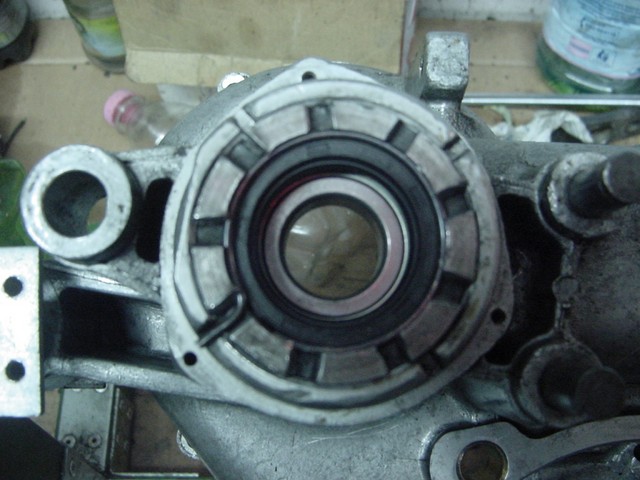

ecco il risultato visto dal lato opposto
Immagine:
93,56 KB
già che ci siamo, inseriamo, come sappiamo fare, anche il cuscinetto del mozzo ruota
Immagine:
79,86 KB |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 23:54:03
|
avvitiamo ora il boccolo (in senso antiorario in quanto è sinistroso) e inseriamo il suo paraolio
Immagine:
95,78 KB

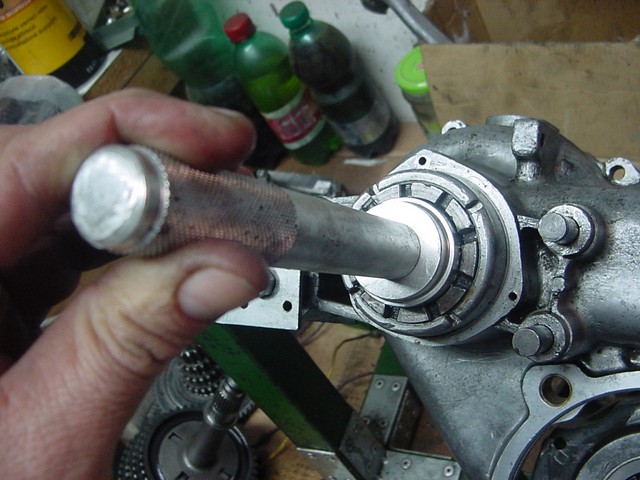

per inserire il paraolio io uso questo attrezzo...
Immagine:
82,13 KB
ora montiamo l'anello di fermo e abbiamo finito
Immagine:
74,67 KB
tocca ora al multiplo (detto anche parastrappi impropriamente), inseriamolo nella sua sede
Immagine:
92,24 KB

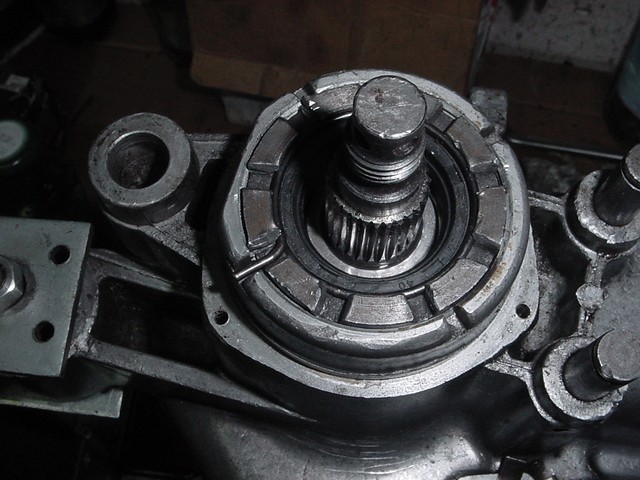

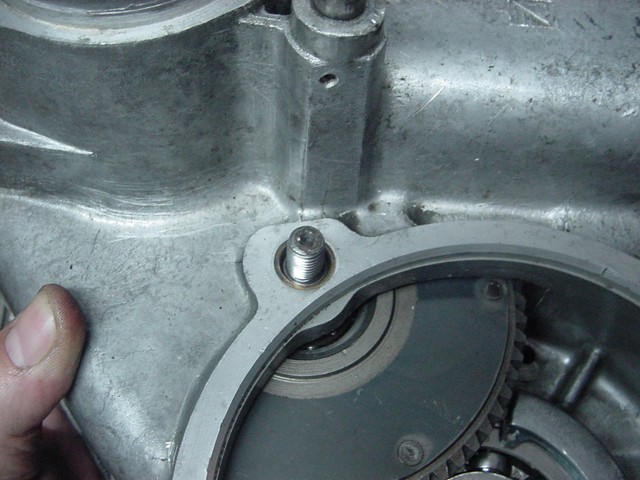

ecco che sporge dall'altro lato
Immagine:
78,58 KB

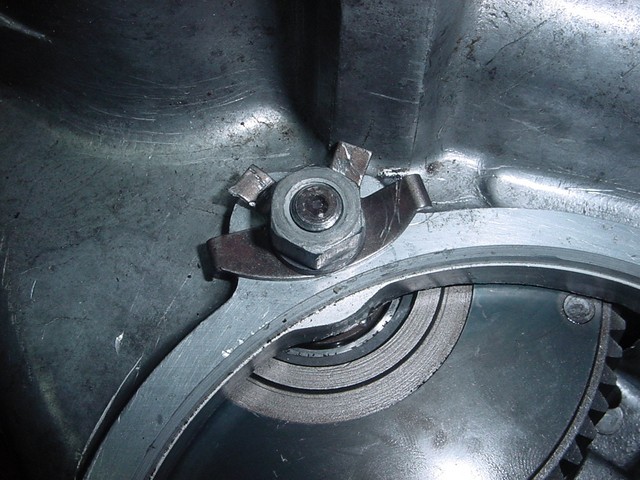

inseriamo quindi il fermo speciale (possibilmente nuovo), la rondella e il dado da stringere con forza con una chiave da 14
Immagine:
97,15 KB |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 20/10/2011 : 23:58:55
|

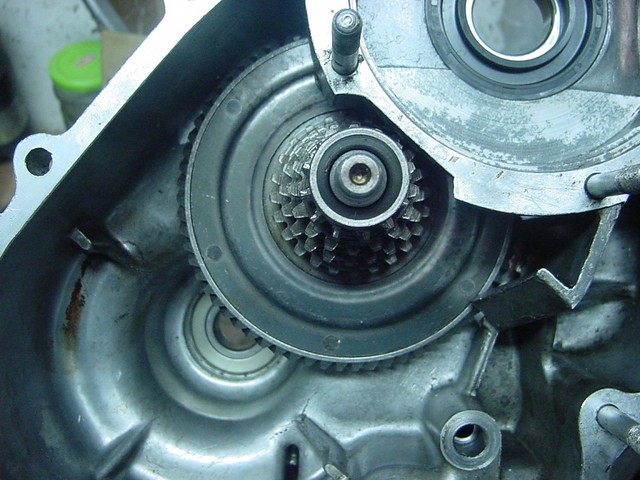

inseriamo nella sua sede il pacco del cambio
Immagine:
112,72 KB
per tirarlo dentro neinte mazzate, vedi su, usiamo l'attrezzo speciale che vi presentai tempo fa
Immagine:
83,9 KB
ecco fatto, asse della ruota al suo posto, senza sforzo, senza mazzate e senza stress per il cuscinetto
Immagine:
86,13 KB |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 21/10/2011 : 00:07:03
|

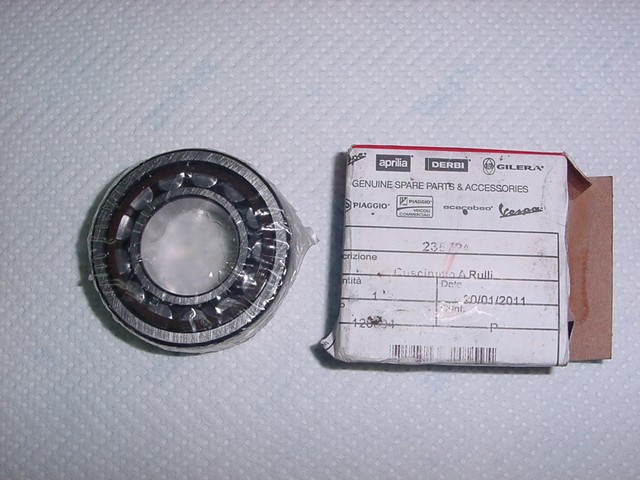

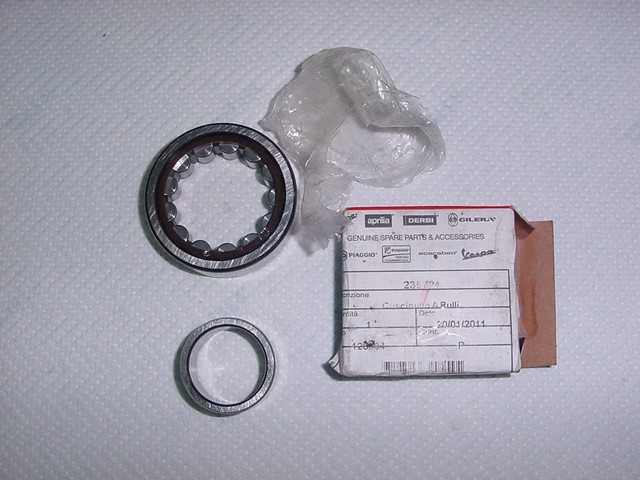

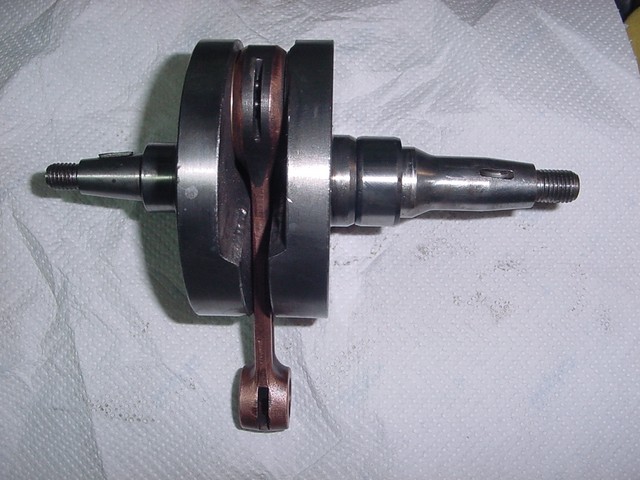

Apriamo ora lo scatolino contenente l'altro cuscinetto di banco, quello lato volano (NB ricambi originali)
Immagine:
84,21 KB
e tiriamo fuori la boccola da montare sull'albero...
Immagine:
80,19 KB

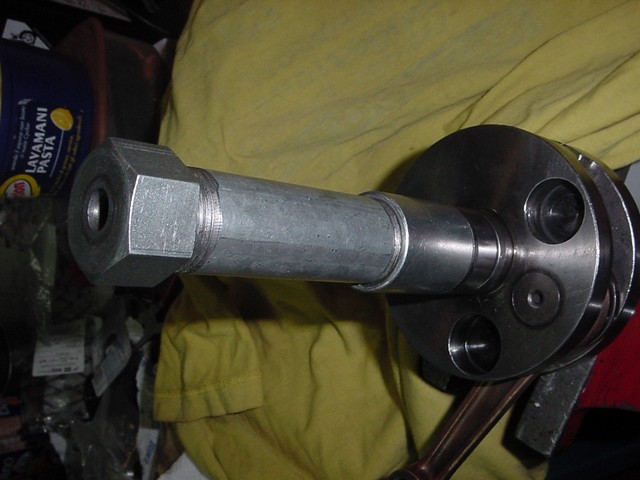

...grazie all'aiuto del solito attrezzo, diamo una scaldata alla boccola col phon, in questo caso è duopo
Immagine:
63,87 KB

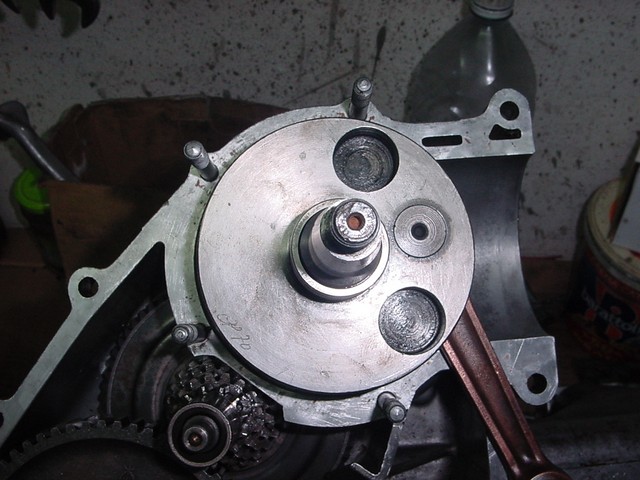

ecco fatto, boccola montata
Immagine:
78,61 KB

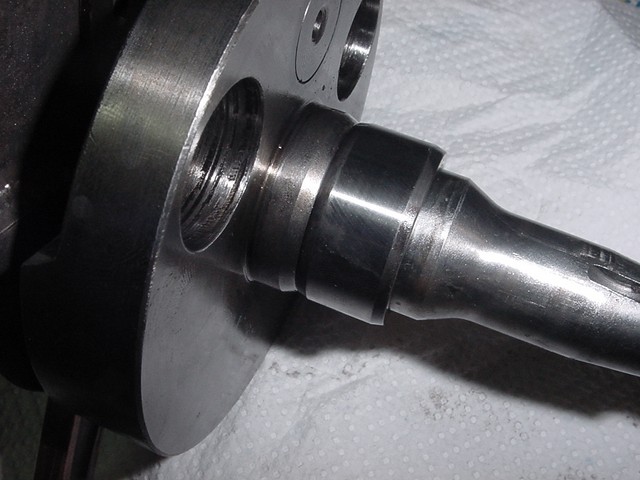

particolare...
ora i maligni maligneranno, gia sò!
sappiate, o maligni copincollatori che nel manuale d'officina della GS viene raccomandato di montare a battuta questa boccola!
Come? se ho il manuale d'officina del GS?
Ovvio che si, mica faccio il meccanico mazzetta e scalpello io
Immagine:
67,12 KB |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 21/10/2011 : 00:12:23
|
inseriamo quindi l'albero al suo posto
Immagine:
81,97 KB
e tiriamo dentro col solito attrezzo. Benchè dovrebbe essere arcinoto il funzionamento, ve lo faccio vedere ancora una volta:
avvitiamo la boccolo filettata sull'albero
Immagine:
95,38 KB

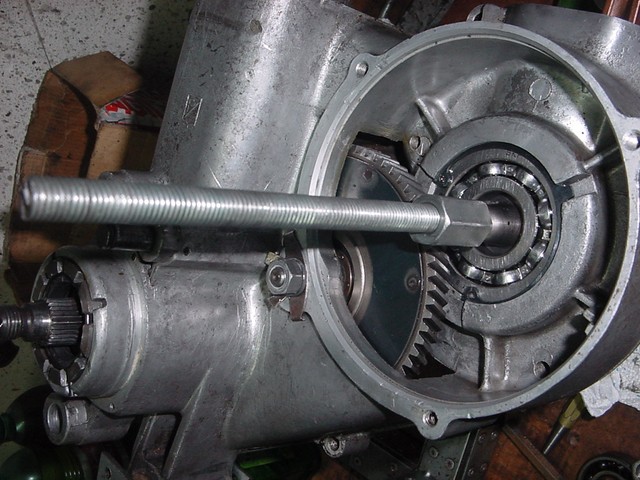

ora la barra filettata
Immagine:
98,3 KB

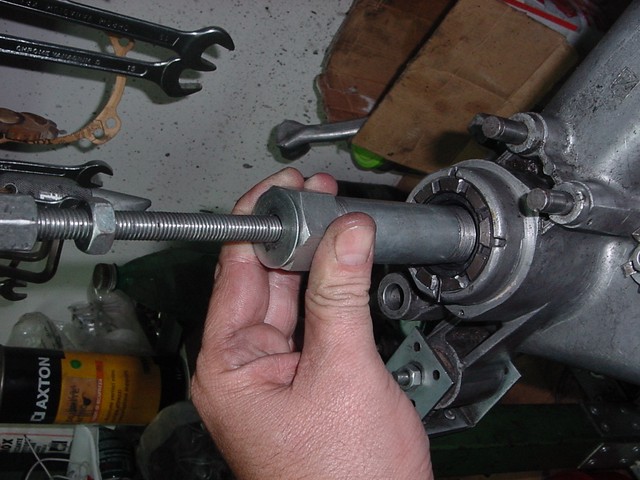

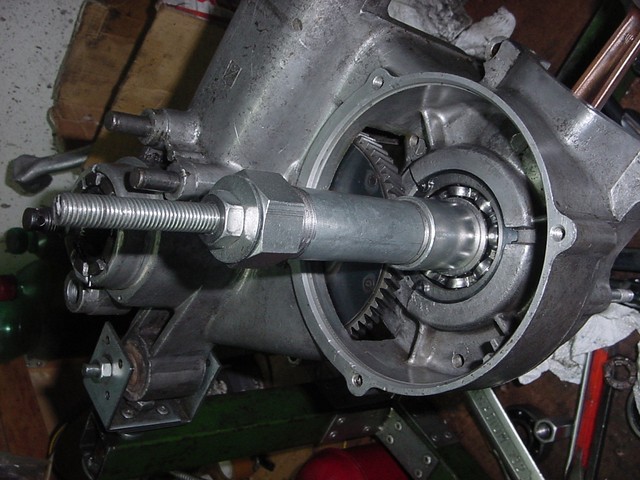

posizioniamo il corpo dell'attrezzo (notate con attenzione dove forza il tutto)
Immagine:
85,87 KB
e avvitiamo!!!
Immagine:
89,82 KB

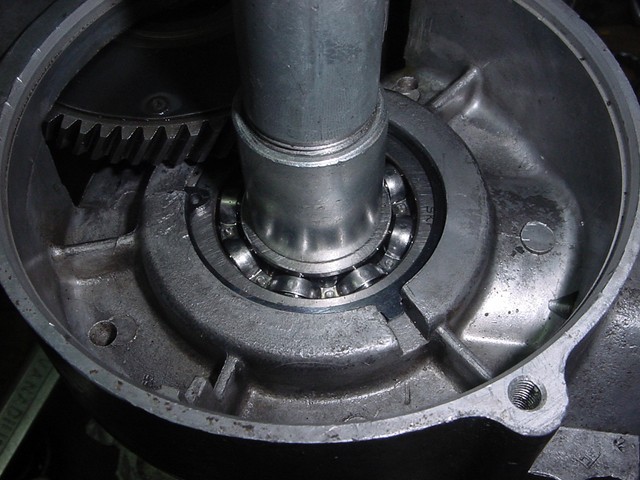

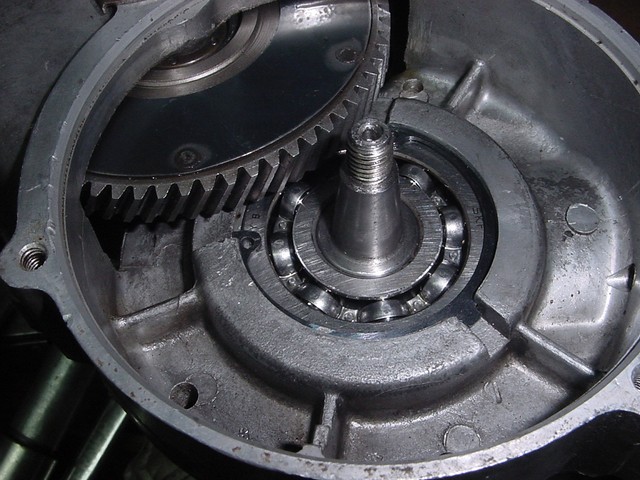

et voilà l'albero è al suo posto
e senza martello
| fede200e in un altro thread ha scritto:
il martello è meglio darselo sulle dita ma non utilizzarlo sul motore vespa perchè se lo si utilizza si fanno solamente danni.
|
...e detto fra di noi fede ha descritto anche un'altro uso del martello
Immagine:
96,22 KB

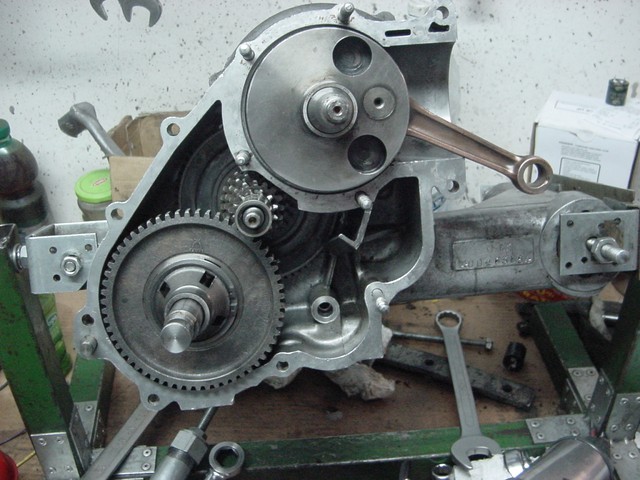

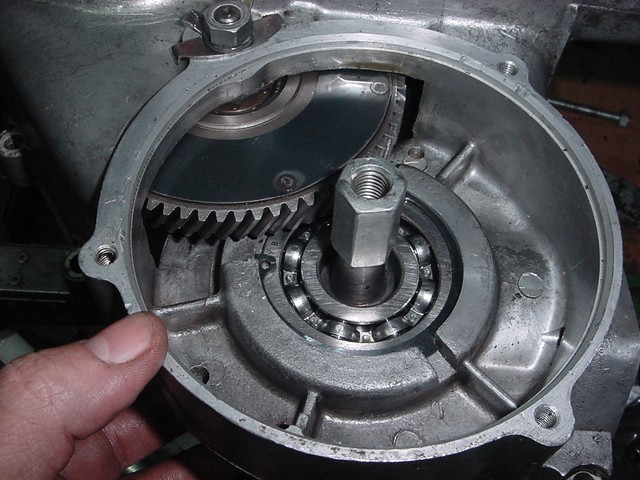

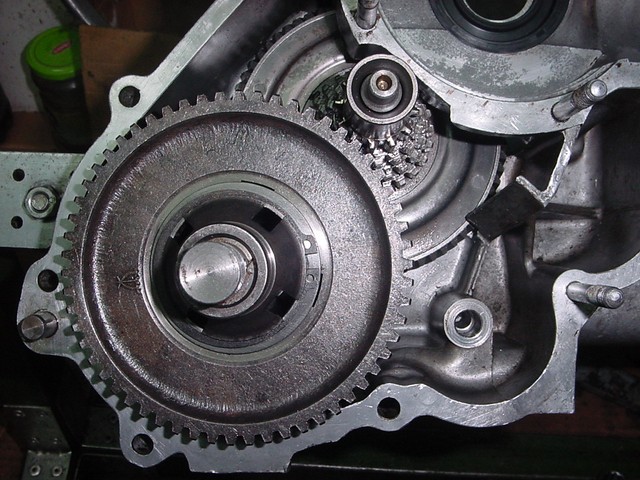

miiiiiii abbiamo gia finito???
Immagine:
90,61 KB
|
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 21/10/2011 : 00:24:08
|
domani montiamo l'altro semicarter con tutti gli ammenicoli e chiudiamo il motore  |
I DON`T CARE OF LESS
Ho le spalle sulla testa, io! (cit Fra2)
Dai un occhiata al mio blog e dimmi che ne pensi http://vespaebasta.blogspot.it
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
|
|
XXX VESPA XXX
Utente Master
Regione: Campania
Prov.: Napoli
Città: milano
4338 Messaggi |
Inserito il - 21/10/2011 : 09:06:42
|
mamma mia che lavoro certosino!
bravo mimmo.
complimenti. |
|
|
|
alfred
Utente Senior
Città: quasi svizzero (ma ancora ITALY)
1436 Messaggi |
Inserito il - 21/10/2011 : 10:02:10
|
Io sono un novellino 15enne alle prime armi ed anche distrattone .--
Mi distraggono sempre certi "avatar"..
.....saranno gli ormoni dei miei 15 anni
Indi per cui caro Mimmo, non avertene a male,
ma faccio uso e abuso del "copiaeincolla"
E questi post sono molto + utili di qualsiasi manuale d'uso
e bravo Mimmuzzo
|
il sonno della ragione genera mostri (F.goya-1797)
JOIN THE REVOLUTION
|
|
|
|
mimmo
Moderatore
Regione: Campania
Città: Sorrento
8665 Messaggi |
Inserito il - 21/10/2011 : 10:44:50
|
| alfred ha scritto:
ma faccio uso e abuso del "copiaeincolla"
|
eh caro Alfred, io per copincollatori intendo personaggi che copiano da qualche parte online e poi incollano altrove spacciandolo per loro opera e operato
|
