 Inserito il - 04/10/2009 : 14:46:34
|
Il progetto risale all'anno 1991 quando mi decisi a progettare questo circuito visto che la mia PK dell'84 è elestart e dunque ha la batteria.
Queste le caratteristiche:
1) Alimentazione 12vcc , assorbimento a riposo 50 mA
2) Carichi commutati max 3A
3) Funzione di abilitazione tramite chiave nel bauletto
4) Sirena 115db
5) Stacca motore a relè
6) Lampeggio freccie ( regolabile)
7) Sensore/i normalmente chiusi
8) Monostabile regolabile per falsi allarmi
Visto il restauro in corso , ho progettato una nuova revisione completamente modulare con l'impianto elettrico esistente in modo da poter essere tolta in caso di smontaggio completo del motore.
Ad inserzione avvenuta la centralina controlla lo stato del cavalletto o di eventuali sensori di vibrazione e attiva lampeggianti ( tutti insieme) e sirena.
Quando l'antifurto è attivo la centralina della candela è bloccata , il motore non può andare in moto.
Ecco alcune foto:

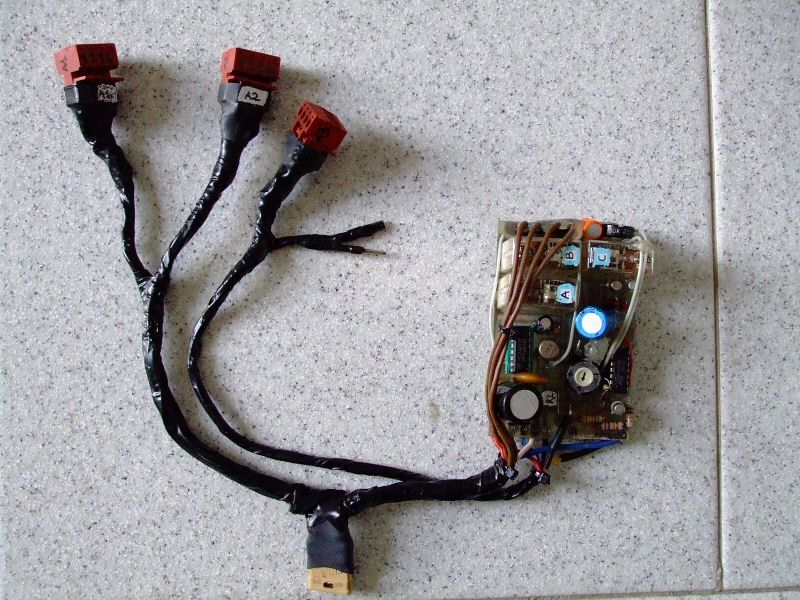

Centralina /b]
189,89 KB

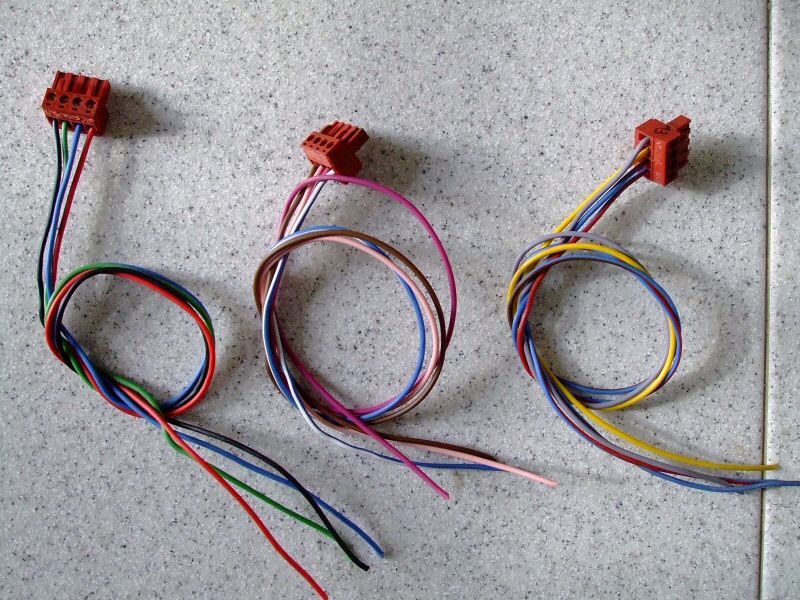

Cablaggi
190,94 KB

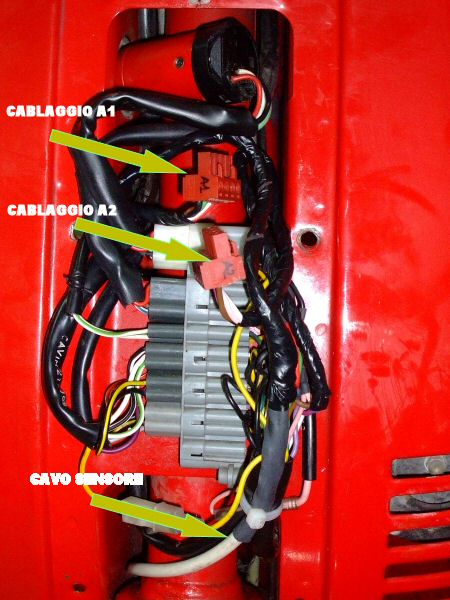

Cablaggio nell'impianto esistente
121,24 KB

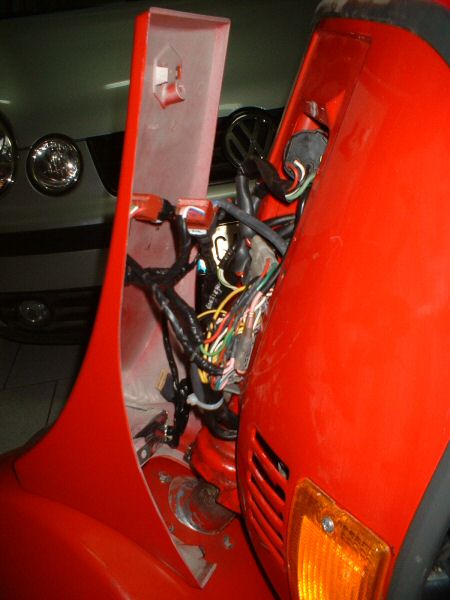

Sistemazione a bordo 1
101,46 KB
Sistemazione a bordo 2
99,27 KB

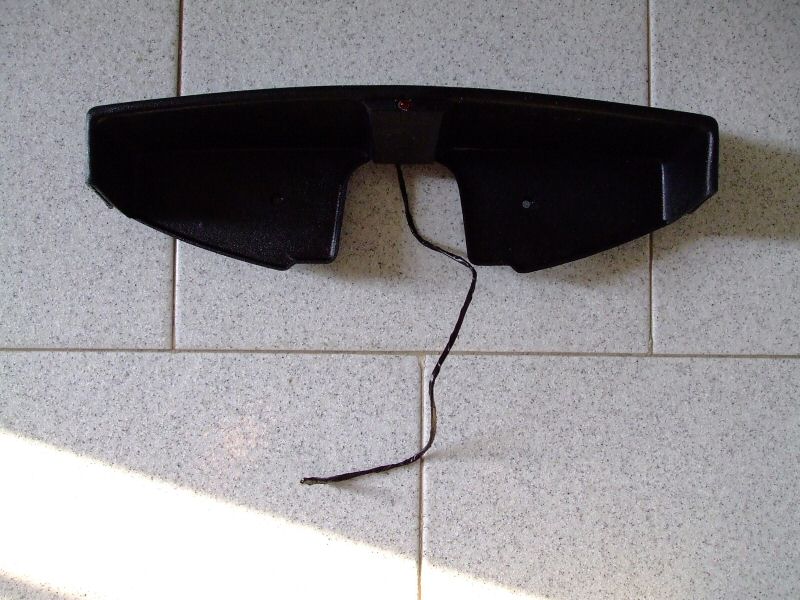

Cassetto superiore e led di antifurto inserito
152,24 KB

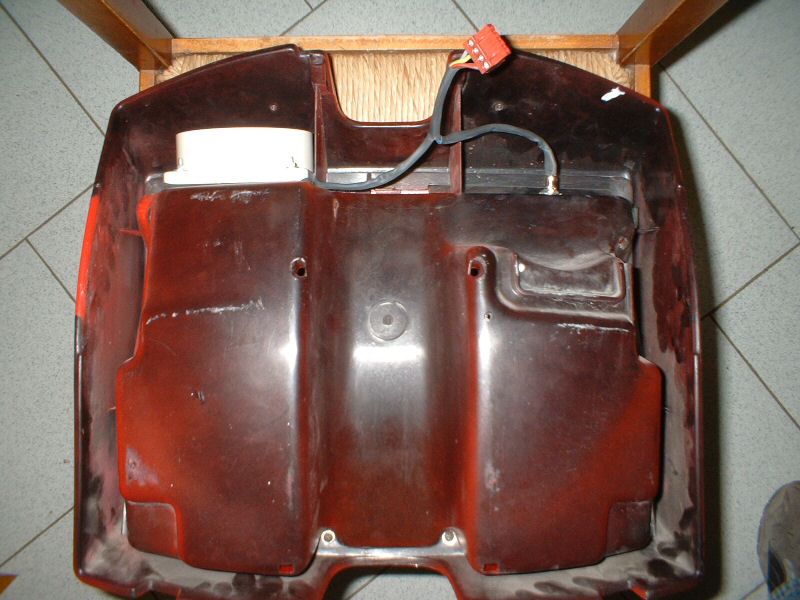

Cassetto portaoggetti con sirena e inseritore
138,93 KB

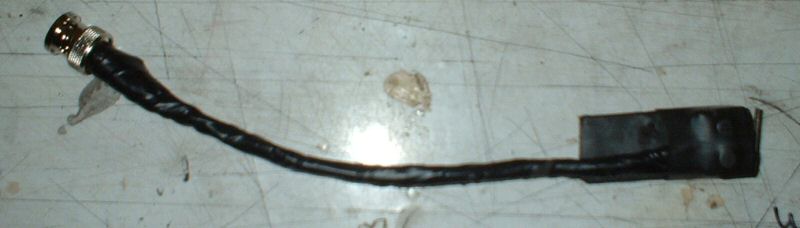

Sensore autocostruito 1
45,2 KB

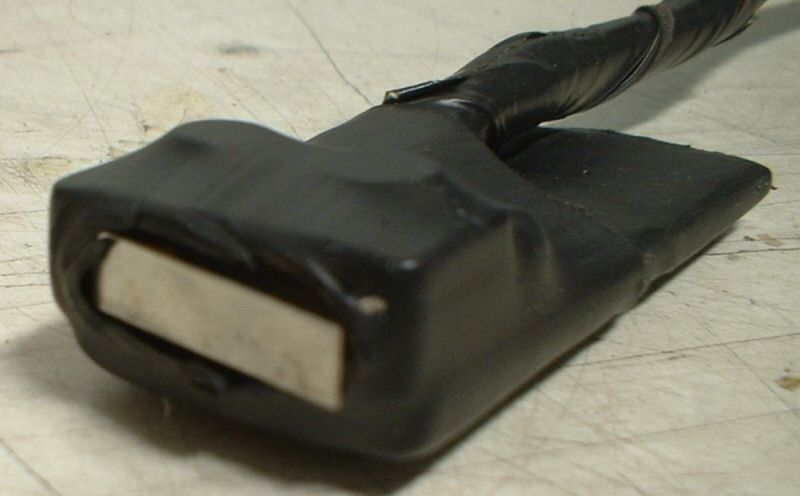

Sensore autocostruito 2
88,75 KB

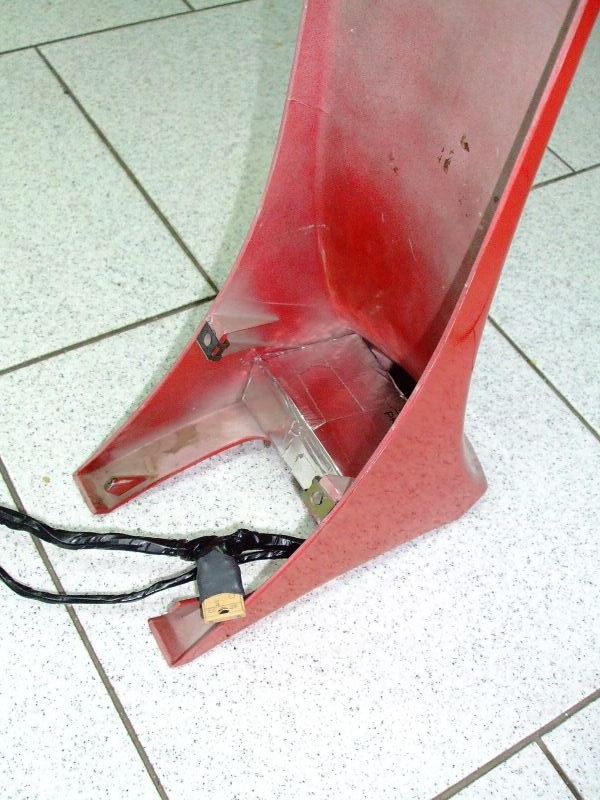

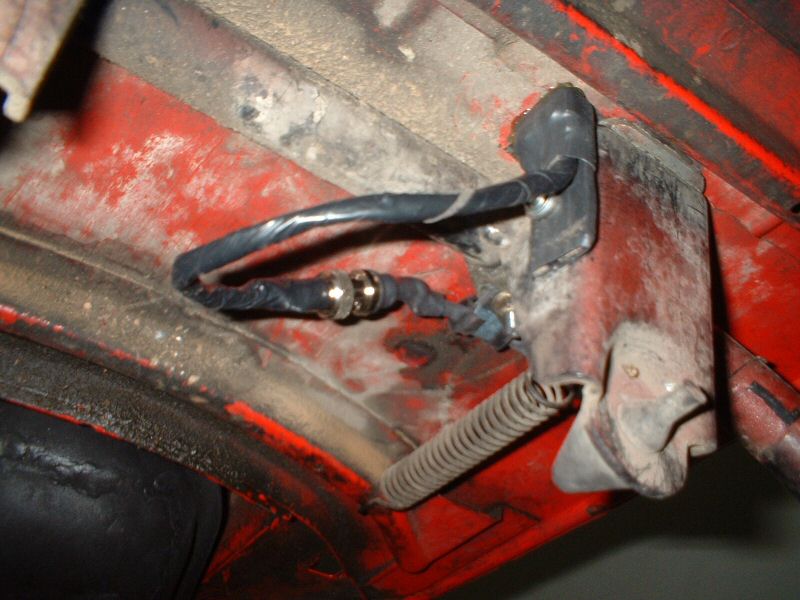

Installazione sensore
136,38 KB

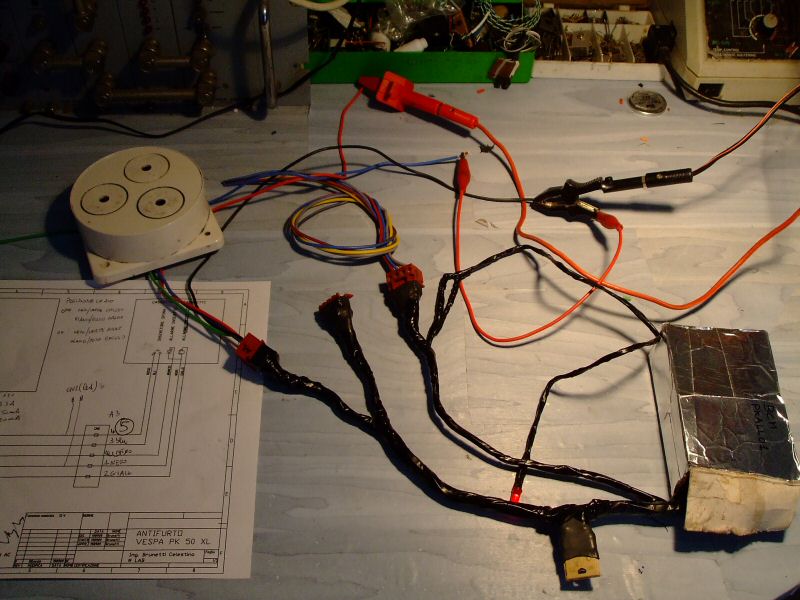

[b]Test in progress
144,22 KB
Se a qualcuno può interessare posso postare il PDF della mia installazione .
|
Saluti Cele
